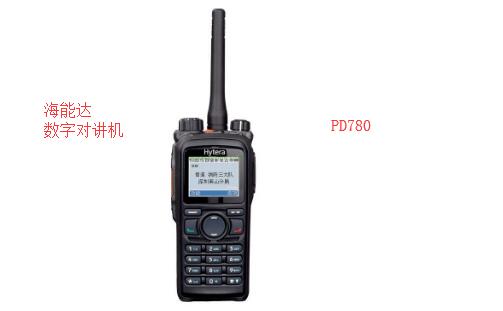

海能达数字对讲机遥测功能简介

遥测

在对讲机的应用场景中，需要对设备进行一些远程控制或监视，遥测功能可以满足此类需求。通过配置遥测功能的各项参数，就可以控制目标机器的VIO口状态、查询目标机器的VIO口状态以及主动上传本对讲机的VIO口状态，从而达到对设备进行远程控制或监视的目的。您可以配置主机的如下功能：

• 遥测开启
• 特性
• 描述
• 动作
• 脉宽
• 数字呼叫
• 目标VIO
• 快捷文本

• 仅数字模式有该功能。
• 仅信道机不支持该功能。

遥测开启

设置是否开启遥测功能。

• 勾选：开启遥测功能。
• 未勾选：不开启遥测功能。

无

特性

按下物理按键、GPIO电平变为有效、其他对讲机的遥测命令等都能触发遥测的功能。特征这一栏表明了当前的虚拟物理按键或虚拟VIO口是对应哪一条遥测命令，当设置完一个特征项后，必须再到按键栏中将相应的虚拟按键映射到实际的物理按键，或者到附件栏中将相应的虚拟VIO口映射到实际的GPIO口。

• 车载终端支持6个虚拟VIO，手持终端支持1个虚拟VIO，中转台有4个虚拟VIO。
• 仅数字模式有该功能。

描述

此列可编辑，可由您输入最多16个字符，用以描述对应的遥测功能，方便用户使用。

Button 1～3，Telemetry VIO 1～6

动作

遥测动作可以配置为“发送”命令至其它对讲机或“响应”其他对讲机发送过来的命令。

• 无：没有配置任何输出或输入功能。
• 发送脉冲命令：这是一条输出命令，用来发送一条脉冲指令给目标对讲机，目标对讲机接收此命令时，如果响应则产生一个脉冲输出。
• 发送反转电平命令：这是一条输出命令，用来发送反转电平指令给目标对讲机，当目标对讲机接收此命令时，如果响应则使对应的管脚电平发生反转。
• 发送有效电平命令：这是一条输出命令，用来发送一条有效电平指令给目标对讲机，当目标对讲机接收此命令时，如果响应则使对应的管脚输出有效电平。
• 发送无效电平命令：这是一条输出命令，用来发送一条无效电平指令给目标对讲机，当目标对讲机接收此命令时，如果响应则使对应的管脚输出无效电平。
• 发送查询状态命令：这是一条输出命令，用来查询其他目标对讲机的所有VIO状态（本命令只适用于虚拟物理按键（Telemetry Button））。
• 发送状态命令：这是一条输出命令，将本机的VIO状态发送给其他的目标对讲机。目标对讲机收到所有的VIO状态后，将其显示并可以根据需要将VIO状态传输给连接到此目标对讲机其他的设备（本命令只适用于虚拟VIO口（Telemetry VIO））。
• 发送带文本的状态命令：这是一条输出命令，它的功能和发送状态命令相似。区别在于，其在发送VIO状态的同时会发送一条文本信息，文本信息会在目标对讲机上显示（本命令只适用于虚拟VIO口（Telemetry VIO））。
• 响应脉冲命令：这是一条输入命令，当接收到一条脉冲指令时，将在指定VIO对应的物理管脚输出由脉冲时间栏指定的脉冲宽度的脉冲（本命令只适用于虚拟VIO口（Telemetry VIO））。
• 响应反转电平命令：这是一条输入命令，当接收到一条反转电平指令时，将反转指定VIO对应的物理管脚的电平（本命令只适用于虚拟GPIO口（Telemetry VIO））。
• 响应有效/无效电平命令：这是一条输入命令，当接收到一条有效电平或无效电平指令时，将在指定VIO对应的物理管脚输出有效或无效电平（本命令只适用于虚拟GPIO口（Telemetry VIO））。
• 发送带GPS消息的状态命令：这是一条输出命令，它的功能与发送带文本的状态命令相似。区别在于，该功能只适用于带GPS功能的机型，GPS消息内容由对讲机自动生成，终端用户只能查看。
• 仅发送文本消息：这是一条输入命令，发送内容只包含文本消息，接收到此信息后，直接显示该文本消息。

无

脉宽

定义了VIO管脚输出脉冲的脉冲宽度。当接收到一条脉冲指令时，对讲机将在VIO管脚输出一个此处配置的宽度的脉冲。

200～50000毫秒

200毫秒

200毫秒

此设置只有在动作栏配置为响应脉冲命令时才允许配置。

数字呼叫

允许用户从联系人列表中选择组呼或个呼来发送遥测命令。当该参数选择为“无”时，遥测命令将无法发送。

无

• 当动作项配置为无、遥测VIO（Telemetry VIO）配置为响应命令（响应脉冲命令、响应反转电平命令、响应有效/无效电平命令）时，该参数不可配。
• 当动作项配置为发送查询状态命令时，仅联系人列表中的个呼可选择为该参数。

目标VIO

定义每条发送命令所要控制的目标对讲机的VIO。在目标对讲机端，VIO和实际的GPIO是一一映射的。定义虚拟VIO这个概念的目的是将源对讲机和目的对讲的之间IO口对应关系隔离开，这样无论什么时候目标对讲机的物理GPIO口改变都不会影响源机器请求命令的配置。比如：当目标端更换为其他的设备时，源对讲机的遥测配置不用改变，只需在目标对讲机端重新配置虚拟VIO和GPIO的对应关系即可。另外，对于源机器来说不用知道目标机器虚拟VIO的对应关系，为遥测的配置带来了方便。当命令允许配置VIO时，可以配置为任何一个虚拟VIO，且每条命令一次只能控制一个虚拟VIO。

无

当遥测VIO(Telemetry VIO)的动作项配置为无、发送查询状态命令、发送状态命令、发送带文本的状态命令、响应脉冲命令、响应反转电平命令、响应有效/无效电平命令、发送带GPS消息的状态命令或仅发送文本消息时，该参数不允许配置。

快捷文本

当动作配置为发送带文本的状态命令时，您通过此栏选择待发送的快捷文本信息。

无

该参数只有当“动作”参数设置为“发送带文本的状态命令”或“仅发送文本消息”时才可配置。
