PDT数字同播系统

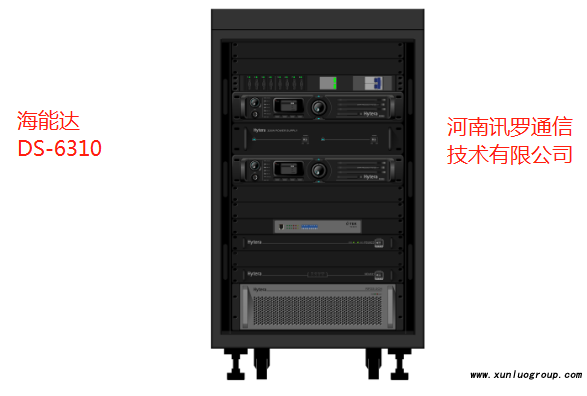

DS-6310是海能达基于PDT（Police Digital Trunking，警用数字集群）标准研发的全新一代数字同播产品，遵循大区制、安全保密、互连互通、自主知识产权和模数平滑过渡的五大原则，将有效地解决目前模拟产品存在的不足，从而满足公共安全、公用事业、工商业等专业用户群体的无线通信指挥调度需求。 DS-6310 是一种分区覆盖的广域多基站通信系统，仅使用一对频率，极大地节省频

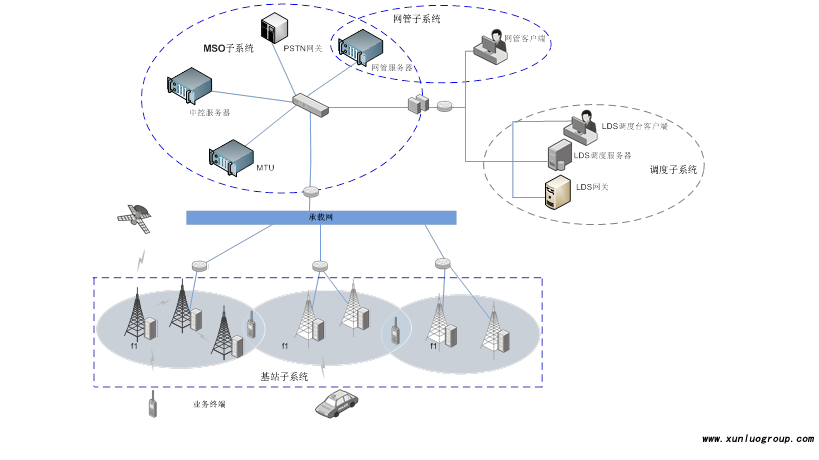

网络拓扑图：
|
系统性能 |
|
最大基站数量（个） |
512
|
|
载波数量 |
500
|
|
子网数量 |
99
|
|
调度客户端容量（台） |
50
|
|
网管客户端容量（台） |
32
|
|
MTU |
8
|
|
同频精度 |
±16Hz（350MHz）
|
|
相位精度 |
＜3.6°
|
|
呼叫建立时间（ms） |
＜500
|
|
语音延迟时间 |
＜1000
|
|
设备认证 |
GB 型号核准
|
|
系统平均故障间隔时间（MTBF） |
＞100000小时
|
|
系统平均故障修复时间（MTTR） |
≤0.5小时
|
|
|
基站规格 |
|
制式 |
PDT标准
|
|
频段范围 |
有线基站:
VHF：136-174MHz
UHF3：330-400MHz
UHF1：400-470MHz
无线基站:
UHF1：400-470MHz
|
|
功耗 |
有线基站:
单载频U段：≤200W
两载频U段/单载频V段/两载频V段：≤400W
无线基站：≤400W
|
|
工作温度范围 |
正常工作：+15℃～+35℃
极限工作：-30℃～+60℃
|
|
储存温度范围 |
-40℃～+85℃
|
|
外形尺寸（高×宽×厚）mm |
两载频 U 段：900×600×600
单载频 V 段两载频V 段：1200×600×600
有线基站:
无线基站：900×600×600
单载频 U 段：355×425×482.6
|
|
重量 |
有线基站：
单载频 U 段：≤50kg
两载频 U 段/单载频V 段/两载频V 段：≤110kg
无线基站：≤110kg
|
|
传输 |
9.6Kbps/载频
|
|
双工间隔 |
VHF：5.3MHz
UHF1/UHF3：10MHz
|
|
供电 |
AC：100V～240V（45Hz～63Hz）
DC：-40V～-60V
|
|
|
发射部分 |
|
发射功率范围 |
5W～50W（信道机功率）
|
|
调制精度 |
0.05
|
|
频率稳定度 |
＜16Hz（GPS 锁定）
|
|
互调衰减 |
有线基站：
单载频 U 段：≤-40dB
两载频 U 段/单载频V 段：≥40dB
两载频 V 段：≥70dB
无线基站：≥40dB
|
|
杂散发射 |
9KHz～1GHz：
发射状态≤-36dBm@100KHz
待机状态≤-57dBm@100KHz
1GHz～12.75GHz：
发射状态≤-30dBm@1KHz
待机状态≤-47dBm@1KHz
|
|
|
接收部分 |
|
接收灵敏度 |
有线基站：
单载频 U 段：-116dBm@BER5%
两载频 U 段：-118dBm@BER5%
单载频 V 段：-115.96dBm@BER5%
两载频 V 段：-120.9dBm@BER5%
无线基站：-118dBm@BER5%
|
|
共信道抑制 |
-12dB～0dB（12.5KHz）
|
|
邻道选择性 |
≥60dB（12.5KHz）
|
|
阻塞 |
≥84dB
|
|
互调 |
≥70dB
|
|
杂散发射 |
≤-57dBm@100kHz
|
|
|
环境指标 |
|
防风等级 |
BBU≤1m/s
|
|
工作海拔 |
≤2000m
|
|
湿度 |
20%～90%（非凝露）
|
|
