SCADA数传终端
SCADA(Supervisory Control and Data Acquisition)数据采集与监视控制系统作为控制中心,监测和控制工业生产过程,可以提高生产效率、运行可靠性、安全性与经济效益,辅助加快决策以及帮助实现生产自动化,已经越来越多的在电力调度,油气生产,运输等行业得到广泛应用。海能达DTM-6000数传终端提供安全可靠,广覆盖,低成本,多业务,应用灵活的网络接入,满足SCADA数据
特色功能 |
* 端到端加密,AES256,鉴权,WiFi安全保护,遥晕遥毙
* 系统级,单板级备份机制提高系统可靠性
* 多业务和多协议支持,支持IEC/DNP/Modbus等传输规约
* 具备2个网口和2个串口,可同时接入多个不同类型接口的RTU
* 本地网管WiFi接入配置升级操作及告警查询,提高设备管理效率
|

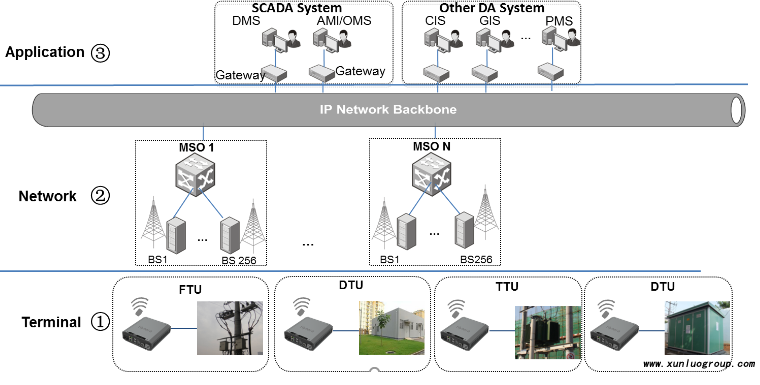

网络拓扑图:
一般规格 |
频段范围 |
UHF1: 400-470MHz
UHF2: 470-520MHz
VHF1: 136-174MHz
|
信道间隔 |
在如下三种信道间隔可调:
12.5KHz
20KHz
25KHz
|
带宽(MHz) |
12.5KHz
|
工作电压 |
DC 12V~30V
|
最大电流 |
8.5A
|
尺寸 |
199.5×186×58mm(不含底部的脚垫)
|
重量 |
≤2.5kg
|
系统平均故障间隔时间(MTBF) |
≥30000h
|
|
射频指标 |
发射功率 |
1~25W
|
传导/辐射发射 |
-36dBm<1GHz
-30dBm>1GHz
|
调制限制 |
±2.5KHz @ 12.5KHz
±4.0KHz @ 20KHz
±5.0KHz @ 25KH
|
FM交流声与噪声 |
40dB@12.5KHz
43dB@20KHz
45dB@25KHz
|
邻道功率 |
60dB@12.5KHz
70dB@20/25KHz
|
灵敏度(数字) |
0.3uV/@5%BER
|
|
环境指标 |
工作温度范围 |
-30°C~+60°C
|
储存温度范围 |
-40°C~+70°C
|
ESD(静电防护等级) |
满足IEC 61000-4-2(level 4)。
接触放电:±8KV
空气放电:±15KV
|
湿度 |
<95%(非凝结状态)
|
防护等级 |
IP40
|
|
