城市综合管廊项目
数字无线通信（对讲）系统方案
设计单位：河南讯罗通信技术有限公司
2015年05月22日
目录
1. 工程概况描述 3
1.1 需求分析 3
1.2 系统设计依据 3
2. 无线对讲机覆盖系统设计 3
2.1 设计概述 3
2.2 系统架构与设备布局 4
3. 数字无线对讲系统优势 4
4. 设备简介 5
4.1 SLR 5300数字中继转发站（摩托罗拉） 5
4.2 FH420-2发射合路器（讯罗通信） 5
4.3 JF420-2接收分路器（讯罗通信） 5
4.4 SGQ-420D宽带大功率双工器（讯罗通信） 6
4.5 7/8’’射频同轴电缆（国产优质） 6
4.6 DXTX-420定向天线（讯罗通信） 6
4.7 GFQ-420-2功分器 7
4.8 XL-JDJ420光纤近端机（讯罗通信） 7
4.9 XL-YDJ420光纤远端机（讯罗通信） 8
5. 系统配置 8
1. 工程概况描述

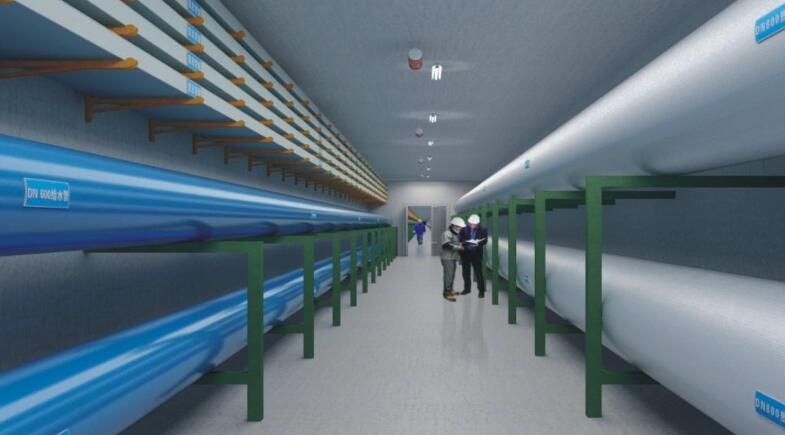

XX综合管廊配套工程全长XX米，宽度为XX米。为保障XX综合管廊内部管理工作的有序和安全，无线通信系统是必不可少的通信平台，系统为工作人员提供清晰保真的移动中的语音交流及覆盖整个管廊的通信范围，使得内部人员可即时有效的进行工作的安排和协调，同时也大大提高了管廊内部安全保障的能力。
1.1 需求分析
根据业主的要求及对讲机覆盖系统建设的特点，我们认为系统应满足以下几点：
Ÿ 设计的对讲机覆盖系统的覆盖区域为整个综合管廊内部；
Ÿ 系统设计两个数字信道主机提供四组频道供工作人员使用，四个频道同时在线，互相可切换通信的工作频道，并不会互相产生干扰;并且可以根据分组的增加，方便的增加设备，来达到扩容的目的。
Ÿ 本系统设计采用的频率为当地无线电管理局获得许可，并可在建成后获得系统使用许可证；
Ÿ 整个对讲机覆盖系统采用光纤和漏泄电缆组成的管廊内有源分布系统来实现信号的覆盖；
1.2 系统设计依据
Ÿ 项目使用部门要求；
Ÿ 最新工信部666号文件：150MHZ、400MHZ专用对讲机信道间隔由25KHZ调整为12.5KHZ，每个信道可安排一或两个时隙；按照《150MHZ、400MHZ频段数字对讲机设备无线射频技术指标》对该频段内数字对讲机设备进行无线电发射型号核准，同时自2010年1月1日起，停止对该频段内模拟对讲机设备的型号核准，已取得型号核准证的模拟对讲机设备，在型号核准证到期后，不再予以办理延期手续；
Ÿ 国家无线电管理局室内覆盖系统设计的标准和规范；
Ÿ 国家无线电管理委员会，国无管[1994]19号文《关于公众数字蜂窝移动通信系统使用频段的通知》；
Ÿ 中华人民共和国国家标准《电磁辐射防护规定》（国标GB8702-88）；
Ÿ GB/T 50311-2000建筑与建筑群综合布线系统工程设计规范；
Ÿ YD/T 926.1-1997大楼通信综合布线系统第一部分总规范；
Ÿ YD/T 5082-99建筑与建筑群综合布线系统工程设计施工图集；
Ÿ 参考以往大量室内覆盖系统的案例基础上，并结合某项目区域的系统设计，尽力避免了以往设计中出现的问题，采用可靠的技术和材料以提高此次设计中系统地合理性和稳定性。
2. 无线对讲机覆盖系统设计
2.1 设计概述
无线对讲机覆盖系统作为城市管廊日常运营调度及安全保障情况下的无线移动通信工具，已经成为管理部门不可或缺的一部分，随着企业的发展也不断改良和升级为更高效，更全面和更安全的通信平台。本次针对XX项目设计的无线对讲机覆盖系统，是新一代数字模式下的通信平台，不仅具备模拟模式下的稳定可靠的优点，更采用数字化的结构特点，使得系统升级和扩容灵活可靠，系统话音清晰，对管廊内部的信号覆盖做到更均匀的分布，对外的信号泄露和防范干扰方面也更为全面，为管理者提供了更多的语音及数据管理措施。
2.2 系统架构与设备布局
整个无线对讲机覆盖系统是包括信号源和天馈分布系统两部分组成。信号源作为系统的核心部件将接收到的对讲机信号处理后，放大并回送到对讲机终端，从而实现管廊内部对讲机之间的桥接作用，天馈分布系统作为信号在管廊内传输的网络，遍布整个管廊，通过天馈分布系统来发射和接收附近对讲机终端的信息，分布系统的优劣直接影响到整个覆盖区域的效果。
信号源-中继控制信道机设计安装在消防控制室内，由一个19寸标准机柜构成，所有信号都将在这里作汇接处理，并发散到整个管廊内部，中继站将信号输出给分布系统。输出的信号贯穿整个漏泄电缆，从而覆盖整个管廊。
3. 数字无线对讲系统优势
Ø 高效安全的调度管理
数字系统具备固有的安全性，可以防止一般的利用扫描设备等装置进行的窃听，一千六百万个个呼号和组呼号，只有在频率相同，呼号都正确时才能呼通和监听，被监听的机会几乎是零。不会被非法使用者/干扰信号烦扰,当对讲机响起时,一定是与使用者有关的呼叫.
Ø 可增加一倍信道容量,降低设备成本
数字信道机将现有信道分为2个时隙，将信道容量增至两倍，并且不需要增加合成设备。扩充了系统容量，降低了用户投资。
Ø 数字/模拟系统兼容、保证系统平滑过渡，保护用户资源
数字对讲机能够在模拟和数字两种模式下工作，让用户能够按照自己的规划，有计划地平滑过渡，不会造成通信的中断。数字对讲机能够同时支持模拟信道和数字分组通话（手台、车台），支持模拟信道和数字通话组的混合扫描（手台、车台）。使得跨网移动漫游在一定程度上成为可能，大大方便了用户的使用。
Ø 数字音质、使得清晰音质的范围更广
数字系统具备特有的对环境噪声的抑制能力，即使在非常嘈杂的环境下讲话对方也能收听到清晰的话音，而背景噪音则被过滤掉。
Ø 省电40%
由于数字信道机的双时隙特点，发射时间比模拟方式少了50%。可以节省40%的电量消耗。
Ø 丰富的数据功能
中文短消息功能：可利用PC或者具备按键的手台及车台发送中文短消息。
Ø IP联网功能
数字信道机可以实现15个信道机之间的联网，适合于组建中小规模网络，保证各个基站之间用户的同播呼叫。
4. 设备简介

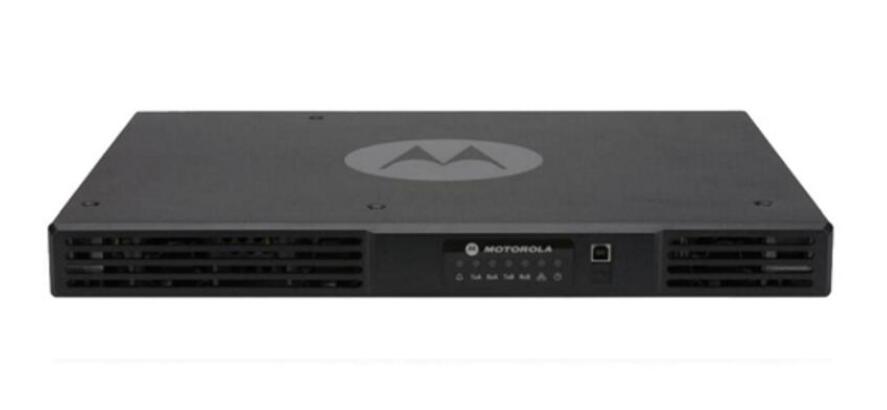

4.1 SLR 5300数字中继转发站（摩托罗拉）
摩托罗拉的SLR5300系列中继转发信道机可以在 UHF、VHF和低频段下工作,适合各种应用,能够与现有的基础设施集成,以满足您的需要。19”标准机柜的设计,让使用更加灵活。

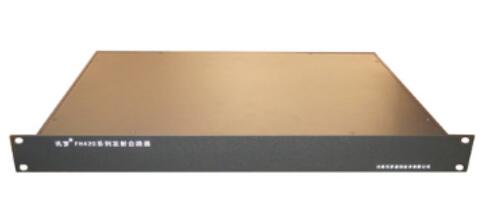

4.2 FH420-2发射合路器（讯罗通信）
性能比较稳定的合路设备，高隔离和第损耗的指标很好的保证了中继转发站设备的发射和接收效率。
|
型号 |
FH420-2 |
|
频率范围 |
400-430MHz |
|
信道插损 |
≤3.5dB |
|
信道隔离度 |
≥80dB |
|
输入端口电压驻波比 |
≤1.25：1 |
|
输出端口电压驻波比 |
≤1.25：1 |
|
输入功率 |
100W |
|
温度范围 |
-25°~+55° |
|
接口类型 |
N |
|
体积 |
1U |

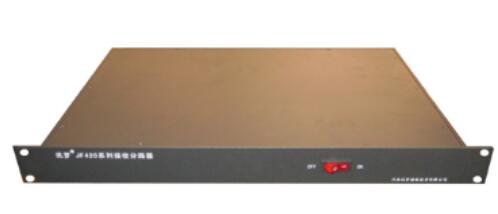

4.3 JF420-2接收分路器（讯罗通信）
性能比较稳定的合路设备，高隔离和第损耗的指标很好的保证了中继转发站设备的发射和接收效率。
|
型号 |
JF420-2 |
|
频率范围 |
400-430MHz |
|
增益 |
0~5dB |
|
输入端口电压驻波比 |
≤1:1.5 |
|
输出端口电压驻波比 |
≤1:1.5 |
|
IP3 |
34dBm |
|
温度范围 |
-25°~+55° |
|
接口类型 |
N |
|
电源 |
220V |
|
体积 |
1U |

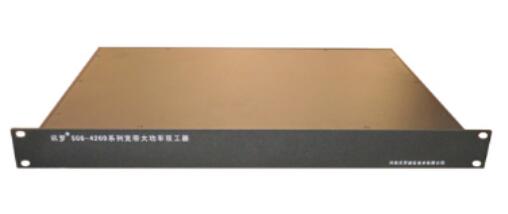

4.4 SGQ-420D宽带大功率双工器（讯罗通信）
作用是将中继台发射的信号经合路器后和天线接收并传回的信号相隔离，保证接收和发射都能同时工作。
|
型号 |
SGQ-420D |
|
频率范围 |
400-470MHz |
|
收发间隔 |
10MHz |
|
插入损耗 |
≤1.25dB |
|
Rx端对Tx端抑制度 |
≥80dB |
|
Tx端对Rx端抑制度 |
≥80dB |
|
承受功率 |
≥150W |
|
接口类型 |
N |
|
体积 |
1U |

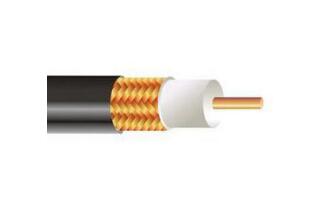

4.5 7/8’’射频同轴电缆（国产优质）
为减少信号在传输过程中的衰减及干扰，我们建议采用符合移动通信规范标准的低烟无卤波纹管通信同轴线缆，具备一下优点：
Ø 损耗低；
Ø 传输性能稳定；
Ø 场强覆盖性能优良；
Ø 低烟无卤符合消防要求；
|
型号 |
HCTAYZ-50-22 |
|
频率范围 |
0-8．8GHz |
|
速度系数 |
88% |
|
电容 |
76Pf/m |
|
450M百米衰减 |
2.7dB |
|
最大电压驻波比 |
≤1.3 |
|
阻抗 |
50±1Ω |
4.6 DXTX-420定向天线（讯罗通信）
|
型号 |
DXTX-420 |
|
频率范围 |
400-490MHz |
|
增益 |
6dBi |
|
阻抗 |
50Ω |
|
驻波比 |
≤1.5 |
|
极化方式 |
垂直 |
|
功率容量 |
50W |
|
接口类型 |
N |

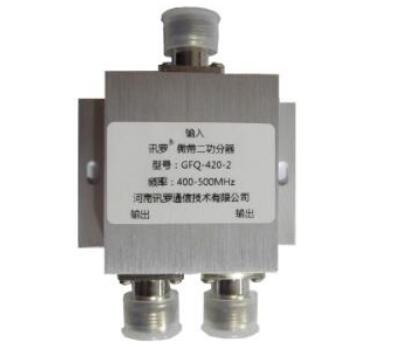

4.7 GFQ-420-2功分器
功分器被设计用于将信号均匀分配到各个输出端口，通过等分信号方式来调节末端天线的输出信号。
|
型号 |
GFQ-420-2 |
|
频率范围 |
400-500MHz |
|
端口驻波 |
≤1.25dB |
|
端口隔离 |
≥28dB |
|
插入损耗 |
≤3.3dB |
|
功率容量 |
50W |
|
温度范围 |
-25°~+55° |
|
接口类型 |
N |
|
体积 |
65*40*20mm |
4.8 XL-JDJ420光纤近端机（讯罗通信）
一个光纤直放站近端机最多可支持4个光纤直放站远端机。
射频信号转换为光信号。
通过光纤实现长距离传输。
|
品牌 |
讯罗 |
|
型号 |
XL-JDJ420 |
|
电源-V |
220 |
|
射频参数指标 |
|
频率范围 –MHz |
400-490 |
|
收、发间隔-MHz |
10 |
|
输入功率-dBm |
≤0 |
|
标称阻抗 -Ω |
50 |
|
驻波比 |
≤1.3 |
|
接头型号 |
N座 |
|
工作温度 -℃ |
-25 ~ +60 |
|
光参数指标 |
|
光波长 –nm |
1310/1550 |
|
光发射功率-dBm |
≥0 |
|
带内波动-dB |
≤3 |
|
光纤接口 |
FC |
4.9 XL-YDJ420光纤远端机（讯罗通信）
一个光纤直放站近端机最多可支持4个光纤直放站远端机。
光信号转换为射频信号。
通过光纤实现长距离传输。
采用高选择性和低插损的滤波器来减少上下行的干扰。
|
品牌 |
讯罗 |
|
型号 |
XL-YDJ420 |
|
电源-V |
220 |
|
射频参数指标 |
|
频率范围 –MHz |
400-490 |
|
收、发间隔-MHz |
10 |
|
输出功率-dBm |
上行0、下行40 |
|
增益-dB |
上行40，下行45 |
|
增益调节步长-dB |
1 |
|
噪声系数 –dB |
≤4 |
|
标称阻抗 –Ω |
50 |
|
驻波比 |
≤1.3 |
|
接头型号 |
N座 |
|
工作温度 -℃ |
-25 ~ +60 |
|
光参数指标 |
|
光波长 –μm |
1310/1550 |
|
光发射功率-dBm |
≥0 |
|
带内波动-dB |
≤3 |
|
杂散抑制-dBm |
≤-36 |
|
光纤接口 |
FC |
5. 系统配置
系统配置清单：
|
序号 |
名称 |
品牌 |
型号 |
数量 |
单位 |
备注 |
|
1 |
数字中继台 |
摩托罗拉 |
SLR 5300 |
2 |
套 |
|
|
2 |
发射合路器 |
讯罗 |
FH420-2 |
1 |
套 |
|
|
3 |
接收分路器 |
讯罗 |
JF420-2 |
1 |
套 |
|
|
4 |
宽带大功率双工器 |
讯罗 |
SGQ-420D |
1 |
套 |
|
|
5 |
光纤近端机 |
讯罗 |
XL-JDJ420 |
2 |
套 |
|
|
6 |
光纤远端机 |
讯罗 |
XL-YDJ420 |
8 |
套 |
|
|
7 |
光纤 |
国产优质 |
单模 |
6000 |
米 |
|
|
8 |
射频同轴电缆 |
国产优质 |
7/8” |
8500 |
米 |
|
|
9 |
漏缆支架 |
讯罗 |
7/8” |
8500 |
米 |
|
|
10 |
功率分配器 |
讯罗 |
GFQ-420-2 |
43 |
只 |
|
|
11 |
耦合分配器 |
讯罗 |
OHQ-420 |
10 |
只 |
|
|
12 |
室内天线 |
讯罗 |
TX-420 |
10 |
只 |
|
|
13 |
定向天线 |
讯罗 |
DXTX-420 |
85 |
只 |
|
|
14 |
连接器 |
讯罗 |
L22 |
200 |
只 |
|
|
15 |
直角弯头 |
讯罗 |
L16K |
85 |
只 |
|
|
14 |
数字对讲机 |
摩托罗拉 |
XIR P6600I |
20 |
套 |
|
|
15 |
工程附件 |
国产优质 |
N/A |
1 |
批 |
|
