海能达PDT数字增强型集群系统 DS-6210

作者：讯罗通信来源：无线对讲系统发布时间：2019-12-15

海能达PDT数字增强型集群系统 DS-6210

PDT数字增强型集群系统

海能达DS-6210 PDT数字增强型集群系统是基于专网数字集群标准--PDT研发的全新一代数字集群产品，有效地解决了公共安全领域无线通信的问题，为公共安全用户提供稳定流畅的无线通信和指挥调度解决方案。

特色功能

* 高可靠性设计

- 分布式和集中式架构设计

- 冗余备份机制

- 故障弱化

* 丰富的业务能力

- 频率最大化

- 语音随需而通

- 数据能力强

- 安全机制完备

- 提供二次开发

- 与其他网络互联互通

* 先进设计思想

- 刀片式硬件设计

- 三分集接收

- 模块化设计

- 单站大容量支持48载频

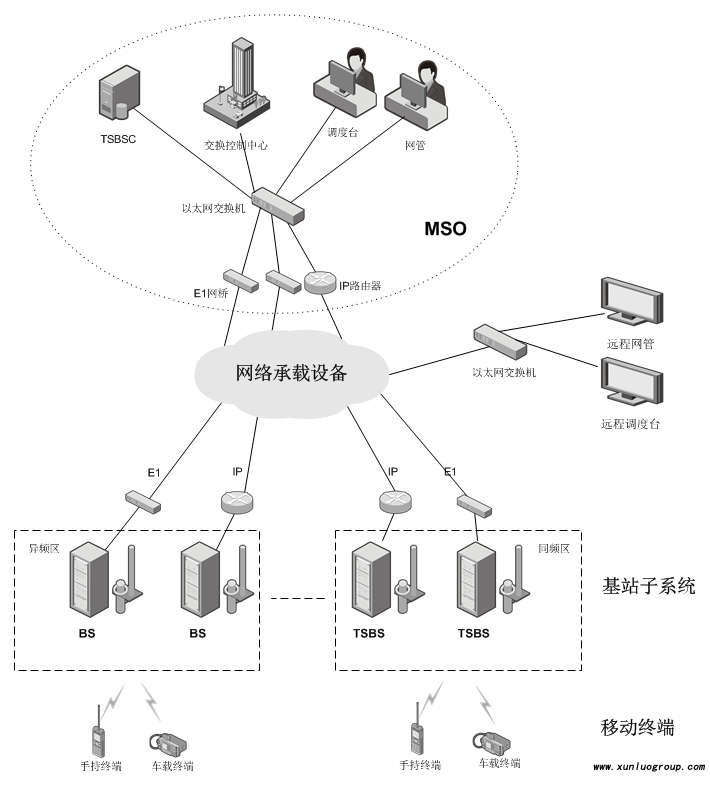

网络拓扑图

系统性能

最大基站数量（个）	512
单站最大载波数量	16（最大扩容到48载频）
组网规模（载频）	2048
单MSO最大用户容量	10万
隶属关系容量（个）	MySQL:500万 Qracle：4000万
调度客户端容量（台）	5万
网管客户端容量（台）	64
MPT互联（路/网关）	16
PSTN/PABX互连（路/网关）	60(2xE1)/30(1xE1)
组呼呼叫建立时间（ms）	单个MSO内部：<300
MSO互联数量	≦512
有线互联数量	138个MTU
单系统最大终端数量	10万
系统平均故障修复时间（MTTR）	30分钟
系统平均故障间隔时间（MTBF）	10万小时

基站规格

制式	PDT/DMR
频段范围	UHF1：400-470MHz VHF：136-174MHz UHF5：470-520MHz UHF3：330-400MHz
载波数量	1CH～16CH（最大可扩容到48CH）
载波间隔	使用腔体合路器：≥250kHz 使用宽带合路器：≥25kHz
双工间隔	5.3MHz（V 频段） 10MHz（U1、U3 频段） 45MHz（U5 频段）
功耗	满配4载频：≦1000W 满配8载频:≦2000W 满配16载频：≦4000W
外形尺寸（高×宽×厚）mm	42U 机柜：600×700×2000 29U 机柜：600×600×1430
重量	4 载频基站（29U满载）：≤165kg 8 载频基站（42U满载）：≤314kg
供电	DC 48V AC 220V
工作温度范围	-15℃～+35℃
储存温度范围	-40℃～+85℃

发射部分

发射功率	47dBm（V、U1、U2、U3） 45.4dBm（U5） (信道机额定发射功率)
发射功率范围	1W～50W
占用带宽	≤8.5kHz@-3dB
调制精度	±3.15kHz
频率误差	≤±100Hz
互调衰减	≤-60dB
邻道功率抑制	≤-60dB@12.5kHz
杂散发射	9.00kHz ～1.00GHz: ≤-36dBm@100kHz 1.00GHz～12.75GHz: ≤-30dBm@1.0MHz

接收部分

接收灵敏度	-118dBm@BER5%
共信道抑制	-12dB～0dB
邻道选择性	≥60dB@12.5kHz(邻信道抑制)
阻塞	≥84dB
互调	≥70dB
杂散响应抑制	≥70dB

环境指标

防尘防水	IP20
防风等级	30m/s
湿度	5%～95%RH
