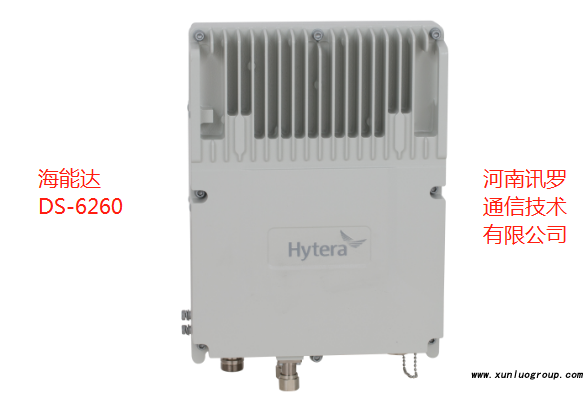

海能达PDT一体化微型基站DS-6260——河南讯罗通信技术有限公司
PDT一体化微型基站
体积小、高集成、功率小、辐射小、安装快捷，以室内部署为主，帮助客户减轻网络布设和运维的压力，适用于需要快速部署网络、补盲、深度覆盖、基站扩容、应急、业务演练等应用场景。
|
特色功能 |
* 体积下，高集成，功率小，辐射小
- 体积9.5L，重量小于12kg
- 发射功耗最小为100mW,最大功耗为100W
* 支持抱杆，壁挂安装方式，以室内部署为主,使用场景为警务站、派出所、企业/政府办公室，以及地下室、体育场馆等室内大面积的小范围补充覆盖
* 帮助客户减轻网络布设和运维的压力，适用于需要快速部署网络、补盲、深度覆盖、基站扩容、应急、业务演练等应用场景
* 采用SDR技术支持软件远程快速扩容载频（1-4载频），可通过IP级联支持最大3级支持（12载频）
* DS-6260一体化微型基站支持与PDT/DMR增强型集群基站同样的功能特性
|

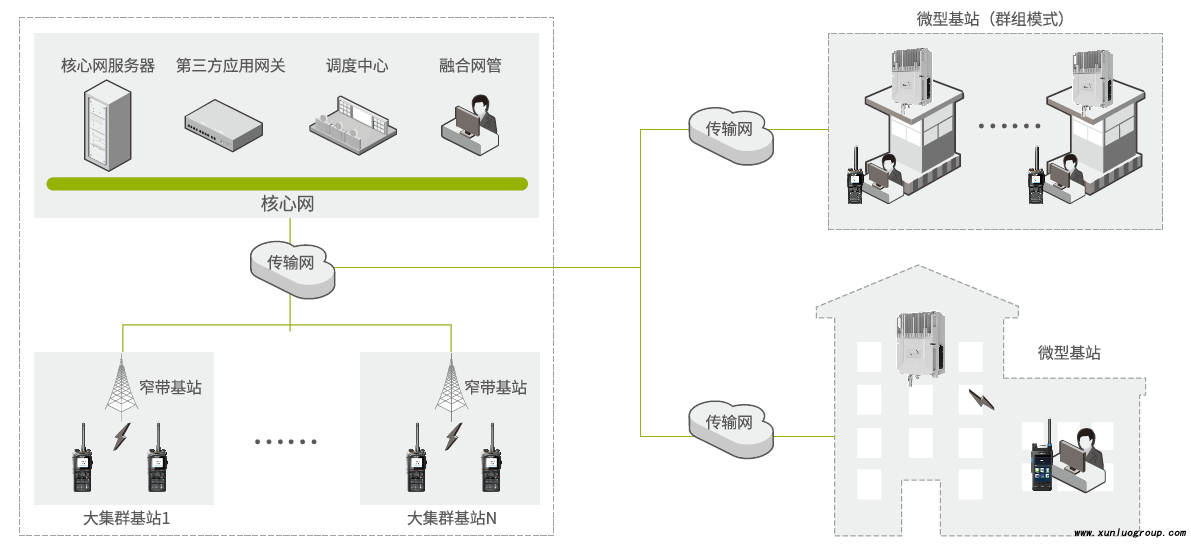

网络拓扑图：
|
系统性能 |
|
最大基站数量（个） |
512
|
|
单站最大载波数量 |
4
|
|
组网规模（载频） |
2048
|
|
单MSO最大用户容量 |
10万
|
|
隶属关系容量（个） |
MySQL:500w,Oracle:4000w
|
|
调度客户端容量（台） |
5万
|
|
网管客户端容量（台） |
64
|
|
MPT互联（路/网关） |
16
|
|
PSTN/PABX互连（路/网关） |
1
|
|
组呼呼叫建立时间（ms） |
300ms(跨站); 90ms（单站）
|
|
MSO互联数量 |
≤512
|
|
有线互联数量 |
1
|
|
单系统最大终端数量 |
10万
|
|
系统平均故障修复时间（MTTR） |
30分钟
|
|
系统平均故障间隔时间（MTBF） |
25万小时
|
|
|
基站规格 |
|
制式 |
PDT
|
|
频段范围 |
U3（TX：361 MHz～366MHzRX：351MHz～ 356MHz）
|
|
载波数量 |
4
|
|
载波间隔 |
≥50kHZ
|
|
双工间隔 |
10MHz
|
|
功耗 |
<100W
|
|
时钟同步 |
GNSS
|
|
外形尺寸（高×宽×厚）mm |
345x265x103.9
|
|
重量 |
≤12Kg
|
|
供电 |
-48V DC220V AC
|
|
工作温度范围 |
-40°C～+50°C（阳光下）
-40°C～+55°C（阴影下）
|
|
储存温度范围 |
-40°C～+85°C
|
|
|
发射部分 |
|
发射功率 |
1载频：最大4W
2载频：每载频最大2W
3载频：每载频最大1W
4载频：每载频最大1W
|
|
发射功率范围 |
100mW~4W
|
|
占用带宽 |
≤8.5kHz
|
|
调制精度 |
≤5%
|
|
频率误差 |
≤±1ppm
|
|
互调衰减 |
≤-70dB
|
|
杂散发射 |
9KHz～1GHz：≤-36dBm
1GHz～12.75GHz：≤-30dBm
|
|
|
接收部分 |
|
接收灵敏度 |
≤-122dBm@BER5%
|
|
共信道抑制 |
≥-12dB
|
|
邻道选择性 |
≥60dB
|
|
阻塞 |
≥84dB
|
|
互调 |
≥70dB
|
|
杂散响应抑制 |
≥70dB
|
|
|
环境指标 |
|
防尘防水 |
IP65
|
|
防风等级 |
≥240Kmh
|
|
防雷等级 |
5KA
|
|
工作海拔 |
-400米-3000米
|
|
湿度 |
5%~100%RH
|
|
