特色功能 |

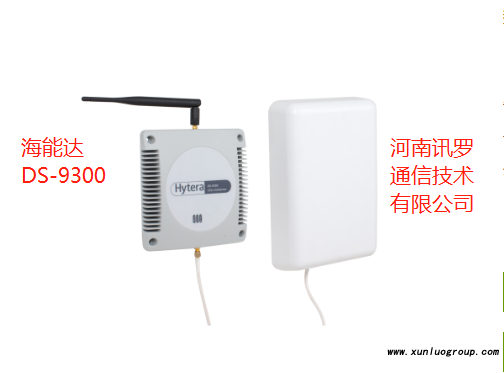

* DS-9300微型
- 业界领先的小型化技术,结构紧凑,节约安装空间
- 采用智能化设计,工作参数全自动调整,具备状态、指告警指示灯
- 方便的安装、开通方式,即装即用,节约安装及开通维护成本,适用于不同的覆盖场景
- 采用高性能电源适配器,保证设备使用稳定性
- 高增益、高功率,适用于大部分深度优化覆盖场景,而且方便设备的密集安装使用
- 采用先进的集成射频电路设计手段,产品性能稳定可靠
- 全金属外壳,良好的散热条件,保证了设备能长期稳定的工作
* DS-9300光纤
- 提供远程(IP 网络)和本地(RS232 串口)监控功能,通过网管平台对所有在网设备进行集中式管理,也支持远程单点查询、设置和升级
- 设备各项关键指标优异,多载波应用互调产物低,载频带外抑制能力强,设备干扰和抗干扰能力好
- 全数字化处理,支持星型、链型、环型、混合型组网,拓展能力强。实现了上行静噪、时延补偿、载频抑制、数字多载波、闭环容灾等功能
- 结构小巧轻便,高散热设计,有效防水、防尘、防盐雾。设备安装灵活多变,支持挂墙、抱杆、侧挂等方式
|
外形尺寸(长×宽×高)mm |
188x162x28
|
供电 |
Input: AC 220V, 50/60Hz, 0.5A
Output: DC 5.0V/2.5A
|
功耗 |
最大15W
|
射频接口 |
SMA-F, 50Ω
|
防尘防水 |
IP40
|
频段范围 |
350M:361-366MHz(下行),351-356MHz(上行)
860M:851-866MHz(下行),806-821MHz(上行)
|
最大输出功率 |
上行:25±2dBm
下行:25±2dBm
|
最大增益 |
上行:75±3dB,上行:70±3dB(直耦)
|
噪声系数 |
≤6dB
|
最大允许输入电平 |
下行:-10dBm; 上行:-10dBm
|
频率误差 |
5×10^-8
|
带内波动 |
≤5dB
|
时延 |
≤1.5μs
|
系统平均故障间隔时间(MTBF) |
≥50000小时
|
外形尺寸(长×宽×高)mm |
近端机:320*442*44(直耦),385*300*142(空耦)
远端机:385*300*142
|
供电 |
AC 220V±20%, 50±5Hz
|
功耗 |
远端机:≤100W
近端机:≤30W (直耦),≤100W (空耦)
|
射频接口 |
N/F, 50Ω
|
防尘防水 |
近端机:IP20
远端机:IP65 (以及空间耦合近端机)
|
频段范围 |
320-400MHz
400-470MHz
5MHz工作带宽
|
信道带宽 |
25kHz
|
信道容量 |
1~16
|
最大输出功率 |
下行:37±2dBm
上行:-10±2dBm(直耦),30±2dBm (空耦)
|
最大增益 |
下行:50±3dB,上行:45±3dB(直耦)
下行:90±3dB,上行:85±3dB(空耦)
|
增益调节范围 |
30dB/1.0dB
|
增益调节误差 |
增益在0~20dB时,误差≤1dB
增益在21~30dB时,误差≤1.5dB
|
噪声系数 |
≤5dB
|
最大允许输入电平 |
下行:10dBm(直耦)、-10dBm(空耦)
上行:-10dBm
|
带内波动 |
≤3dB
|
时延 |
≤35μs
|
系统平均故障间隔时间(MTBF) |
≥100000小时
|
