无线对讲系统中设备繁多，所以了解这些设备的参数是很有必要的。设备参数的优劣直接影响了整个工程系统的优良。今天就一起了解一下，讯罗通信以中继台HR1060，分路器JF420-2，合路器FH420-2，双工器SGQ-420D，干线放大器GF-420，耦合器OHQ-420，功分器GFQ-420-2，室内天线TX-420，室外天线TQJ-420,对讲机TD500这些设备组成的系统参数。
1.1
海能达HR1060数字中继转发站
海能达
HR1060中继台可以在 UHF、VHF和低频段下工作,适合各种应用,能够与现有的基础设施集成。19”标准机柜的设计,让使用更加灵活。
频率：UHF1:400-470MHz; VHF:136-174MHz
信道容量：1024
信道间隔：12.5KHz/20KHz/25KHz
输出功率 5-50W
工作电压：直流：13.6V;交流：100V-240V
电流消耗：直流：≤0.9A;交流：≤0.35A
发射电流：直流：≤12A;交流：≤1.2A
天线阻抗：50Ω
工作循环：100%
外型尺寸：483x 44 x 366 mm
重量：5.8 kg
工作温度范围：-30℃～+60℃
储存温度范围：-40℃～+85℃
1.2
讯罗通信发射合路器 FH420-2
规格：FH420-2
频率范围：400～430MHz
插损：≤3.5
信道间隔：≥80dB
输入端口电压驻波比：≤1.25:1
输出端口电压驻波比：≤1.25:1
输入功率：100W
接口：Ｎ型
温度范围:零下25至55℃
尺寸:1U
1.3
讯罗通信接收分路器 JF420-2
规格：JF420-2
频率范围：400～430MHz
增益：0~5dB
输入端电压驻波比：≤1.5：1
输出端电压驻波比：≤1.5：1
IP3：≥5dBm
系统供电电压：AC-220V
接口：N
尺寸：1U
1.4
讯罗通信宽带大功率双工器SGQ-420D
规格：SGQ-420D
频率范围：400～470MHz
收、发频率间隔：10MHz
插入损耗:≤1.25dB
Rx端对Tx抑制度:≥80dB
Tx端对Rx抑制度：≥80dB
承受功率:≥50w
接口类型：N
尺寸:1U
1.5
讯罗通信室内天线TX-420
规格：TX-420
频率范围: 400-490 MHz
带宽:16 MHz
增益:2.15 dBi
驻波比:≤1.5
阻抗:50Ω
极化方式:垂直
最大功率:50 W
接头型号:N座
天线尺寸:Ф165×94 mm
重量:250 g
安装方式:螺母板固定于天花板
1.6
讯罗通信室外天线TQJ-420
规格：TQJ-420
频率范围: 400~480 MHz
带宽:16 MHz
增益:7.8 dBi
驻波比:≤1.5
阻抗:50Ω
极化方式:垂直
最大功率:100 W
接头型号:N座
天线尺寸:1.8m
重量:2Kg
1.7
中天同轴电缆HCAAYZ-50-12
为减少信号在传输过程中的衰减及干扰，我们建议采用符合移动通信规范标准的低烟无卤波纹管通信同轴线缆，具备一下优点：
Ø 直径12-22mm管径信号衰减小于普通线缆一半 2.5~4.9dB/100米；
Ø 屏蔽层全铜覆盖，抗干扰能力强，泄露量小；
Ø 低烟无卤符合消防要求；
最大使用频率：8.8 GHZ
速度系数：88%
电容：76 pF/m
额定功率峰值： 58 KW
内导体直流电阻：1.62Ω/Km
外导体直流电阻：2.08Ω/Km
绝缘介电强度：6000 DC.V
最大电压驻波比：≤1.15
特性阻抗：50±1Ω
三阶交调：≥155 dBc
平均功率：VSWR 1.0
环境温度：40℃，内导体温度100℃
1.8
讯罗通信耦合分配器OHQ-420
规格：OHQ-420
频率范围：350～480MHz
端口驻波：≤1.30
端口隔离：≥20dB
互调：≤-120dB
工作湿度：≤95%
最大输入功率：50w
接口：Ｎ型
温度范围：零下25至55℃
尺寸：175×55×18mm
1.9
讯罗通信功分器GFQ-420-2
规格：GFQ-420-2
频率范围：400～500MHz
端口驻波:≤1.25
端口隔离:≥28dB
插入损耗:≤3.3dB
工作湿度:≤95%
接口:Ｎ型
温度范围:零下20至55℃
尺寸:95×70×24mm
1.10

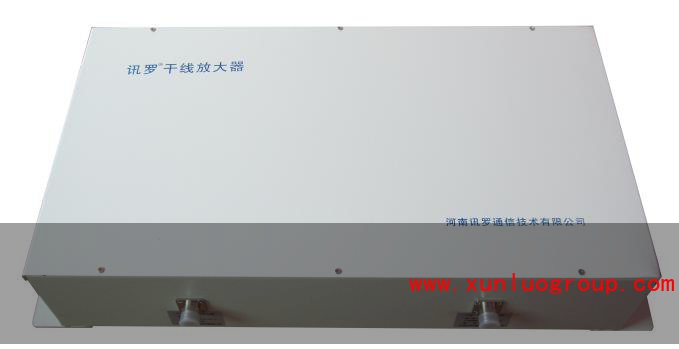

讯罗通信干线放大器GF-420
规格：GF-420
频率范围：403-470MHz
收发间隔：10MHz
带宽：2MHz
输入功率:10mw、20mw、30mw、40mw
输出功率:600mw、10w、16w、20w
增益:13dB
带内波动:≤2dB
波形质量：≥0.96
频率误差：≤3.3Hz
电压驻波比：≤1.25
传输时延：≤3μS
阻抗：50Ω
接口：N型
尺寸：500×300×100mm（挂墙安装）
1.11
海能达数字对讲机TD500
频率范围：136-174MHz，400-470MHz
信道数：32
发射功率:5W/4W
工作电压：7.4V
频率稳定度：±0.5ppm
工作时间：数字＞16小时，模拟＞12小时
电池：1500mAh（锂电池）
天线阻抗：50Ω
防尘防水：IP54
工作温度范围：-30℃~+60℃
尺寸：112mm*54mm*28mm
重量：270g
