海能达HR1060中继台面板与内部介绍

作者: 无线对讲系统 来源: 无线对讲系统 发布时间:2023-03-20

海能达HR1060中继台是海能达推出的最新数字模拟中继台,有常规版和智能版两个版本,由于是新推出的中继台,前后面板的各个位置的作用等等大家未必清楚,今天就一起了解一下海能达HR1060前后面板的介绍以及内部构造介绍。

一、前后面板介绍

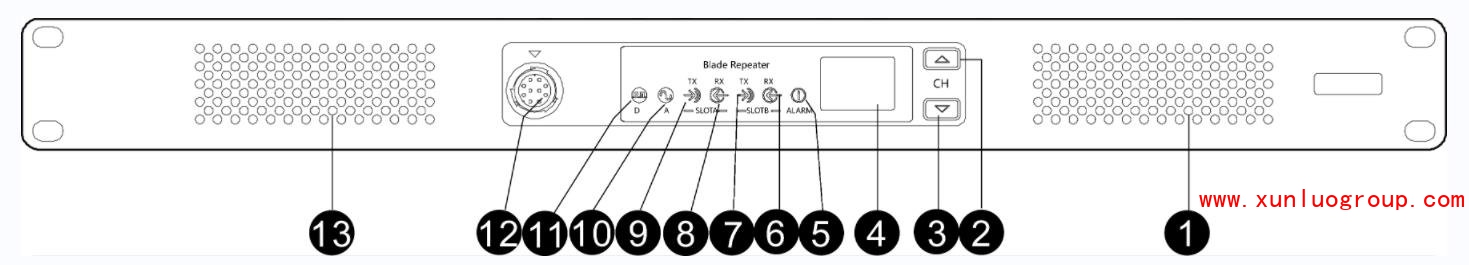

前面板


海能达HR1060中继台面板与内部介绍

序号 部件名称 序号 部件名称

1

功放进风口

8

时隙A接收状态指示灯

2

音量&信道+

9

时隙A发射状态指示灯

3

音量&信道-

10

模拟模式指示灯

4

数码管显示屏

11

数字模式指示灯

5

告警状态指示灯

12

航空头接口音频/写频

6

时隙B接收状态指示灯

13

电源进风口

7

时隙B发射状态指示灯

/

/

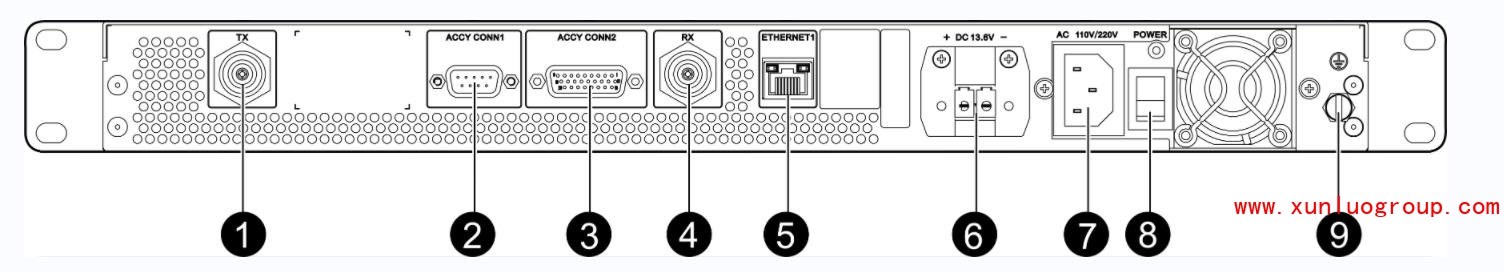

后面板

常规版

海能达HR1060中继台面板与内部介绍

序号 部件名称 序号 部件名称

1

发射天线接口

6

直流电源输入接口

2

监控/调测接口

7

交流电源输入接口

3

附件接口

8

交流电源键

4

接收天线接口

9

接地螺钉

5

LAN接口

/

/

智能版

海能达HR1060中继台面板与内部介绍

序号 部件名称 序号 部件名称

1

发射天线接口

7

USB接口

2

监控/调测接口

8

直流电源输入接口

3

附件接口

9

交流电源输入接口

4

接收天线接口

10

交流电源键

5

LAN接口

11

接地螺钉

6

WAN接口

/

/



备注:路由模式时,Ethernet1对应LAN接口,Ethernet2对应WAN接口;交换模式时,不区分LAN/WAN接口。

二、内部结构介绍

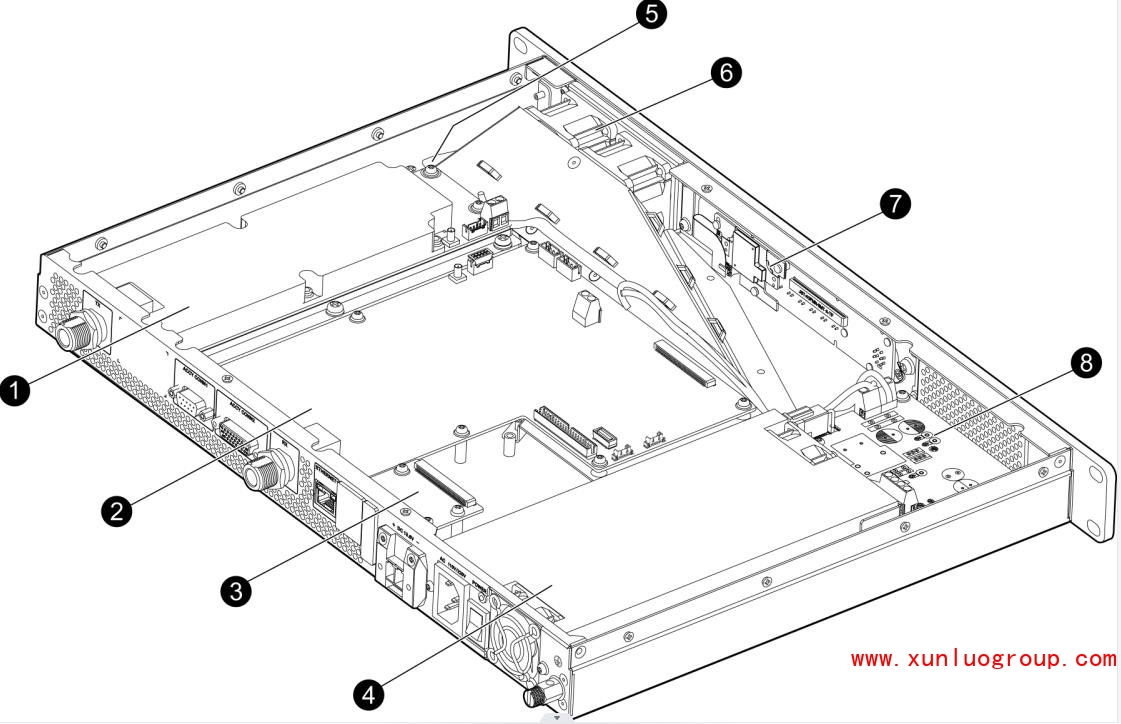

常规版

海能达HR1060中继台面板与内部介绍





序号 部件名称 序号 部件名称

1

功放模块

5

导风罩

2

主机板

6

风扇

3

网络小板

7

面板控制板

4

电源模块

8

浮充板

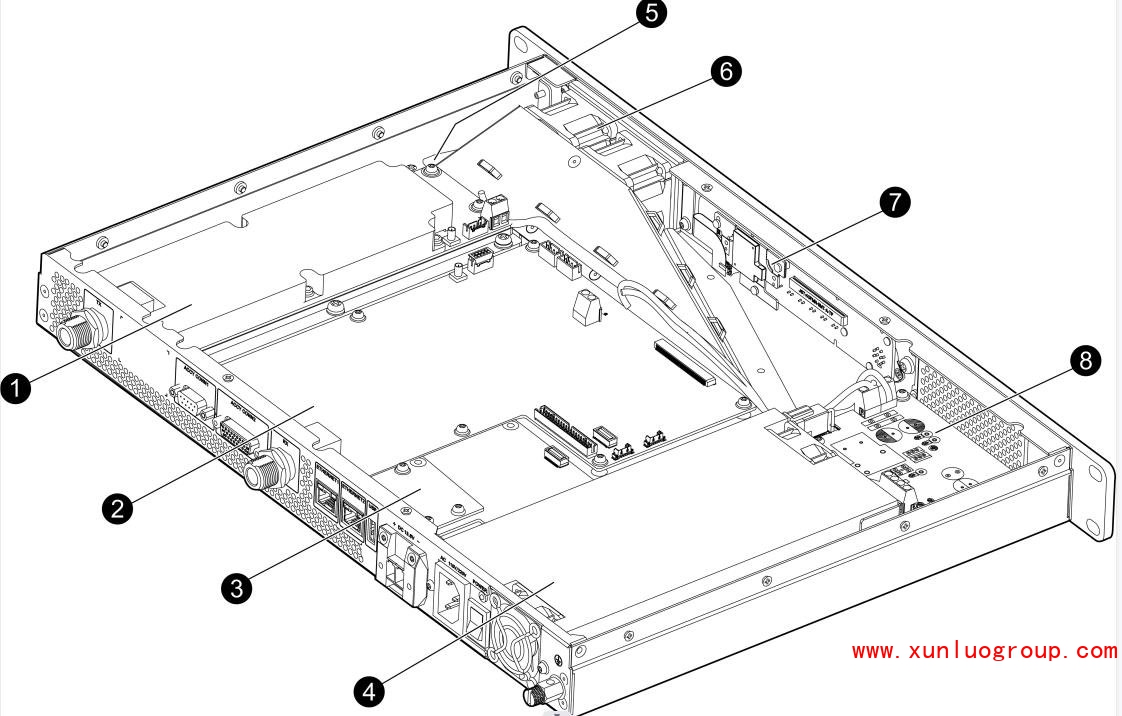

智能版



海能达HR1060中继台面板与内部介绍



序号 部件名称 序号 部件名称

1

功放模块

5

导风罩

2

主机板

6

风扇

3

协处理器

7

面板控制板

4

电源模块

8

浮充板
