隧道无线通信系统

隧道无线对讲通信系统
一、系统概述
隧道无线通信系统是一种多系统、多频段的综合移动通信系统，旨在建立隧道内的维护、救援、巡逻等人员与控制室管理人员之间的灵活通信。它可以通过调度基站向隧道内的工作人员发送信息、通知和命令，也可以通过调频广播发射机向通过隧道的车辆司机广播隧道信息、通知和命令。同时可以为消防对讲机与其对应的中心站之间的通信提供中继和转接功能。
隧道无线通信系统由400MHz无线调度通信子系统、350MHz公安消防无线信号引入子系统和87-108HMz调频广播信号引入子系统组成。 二、各子系统功能简介
1. 调频广播子系统
调频广播子系统是车辆进入隧道时，能够正常不间断地听到与隧道外相同的调频广播信号，使车辆收听广播。该系统可收听当地主要电台频道，平时可传输和播放本地多个调频广播节目。在紧急情况下，可在1-16个频道插入应急广播内容(与应急电话和广播系统的语音一致)，实现“群载波”全频应急广播，强行插入隧道内应急信息或紧急疏散语音信息。隧道内没有另一个相邻直放站的信号干扰，隧道出入口没有相干区域，可以实现与当地调频广播信号同步覆盖。
2. 350MHz公安消防子系统
350MHz公安消防子系统通过将隧道外公安消防集群的信号引入隧道内，可以满足隧道内公安消防民警的通信需求。其目的是保证隧道内治安防范、交警调度、消防救援的顺利进行。
总的来说，该系统提供了隧道内现场公安人员与公安指挥中心、交警与交管局调度中心、隧道内外交警之间的无线通信。在发生火灾等紧急情况时，提供隧道内消防官兵与消防指挥分队之间、隧道内外消防官兵之间的无线通信。
3. 400MHz调度集群子系统
基于隧道管理的需要，建设一套400MHz数字集群通信系统，将信号引入隧道，可实现多组同时呼叫或多队多组应急统一调度，构建一套先进成熟的无线数字指挥调度系统。系统选用的产品采用成熟的技术，并已在市场上广泛应用，满足工作发展的需要。同时，为了保证系统的先进性，系统采用了数字交换技术。
根据通信功能和信号覆盖的要求，建议建设一套数字集群通信基站覆盖全区。基站配备两台数字集群信道机，可实现对讲机信号的传输，增加覆盖面积，提供更多的业务信道和更丰富的业务功能。
信道机工作在数字模式，每个信道机可以提供两个通信信道，单个基站中的两个信道机可以同时提供四个通信信道。四个频道可以分配给四个通话组同时使用。由于采用了数字集群技术，对讲机使用的业务信道可以在通话过程中动态自动分配。在单个站中具有两个信道的PDT数字集群系统可以支持至少大约6到8个呼叫组的呼叫需求。
在该系统中，可以实现四组同时呼叫而互不影响，例如路政、安全、电气维修等工作的同时呼叫。 三、隧道无线通信系统设备简介
该系统由
1：400M调度主机
2：调频广播主机
3：350MHz公安消防主机
4：400M调度/调频广播/350M公安消防 光纤直放站近端机

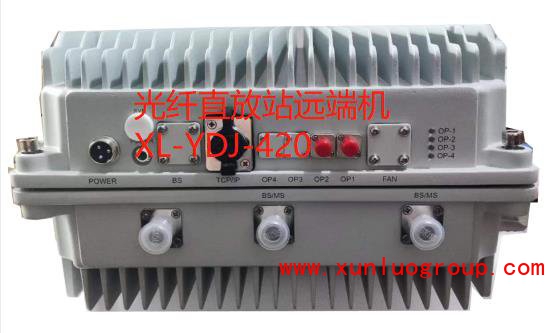

5：400M调度/调频广播/350M公安消防 光纤直放站远端机
6：漏泄电缆
7：功分器
8：射频同轴电缆
9：对讲机
10：POI合路器等组成。 四、主要功能
1. 控制中心人员通过调度基站呼叫隧道内和隧道口的无线对讲人员。
2. 隧道内和隧道口的无线对讲人员可以互相交流，可以分组互相交流，互不影响。
3. 该系统可使行驶在隧道内的车辆收听外界调频广播信号，可向通过隧道的车辆驾驶员播放隧道信息、通知和命令。
4. 对讲机可以与固定消防中心和移动消防车辆进行通信，对讲机之间可以相互通信。
五、工作模式
400MHz无线调度对讲系统工作在双向异频半双工模式。
87-108MHzFM调频广播通信子系统工作在单向同频单工模式。
350MHz公安消防系统工作在双向异频半双工模式。
六、网络模式
采用SFP数字光纤组网方式，支持星形组网、树形组网和环形组网。支持单纤远程监控，将光纤直放站远端机工作状态参数实时传输到近端电脑并连接到监控平台，支持本地网络接口参数设置，支持通过近端电脑进行远程参数设置。
