MD780/MD780G数字车载台

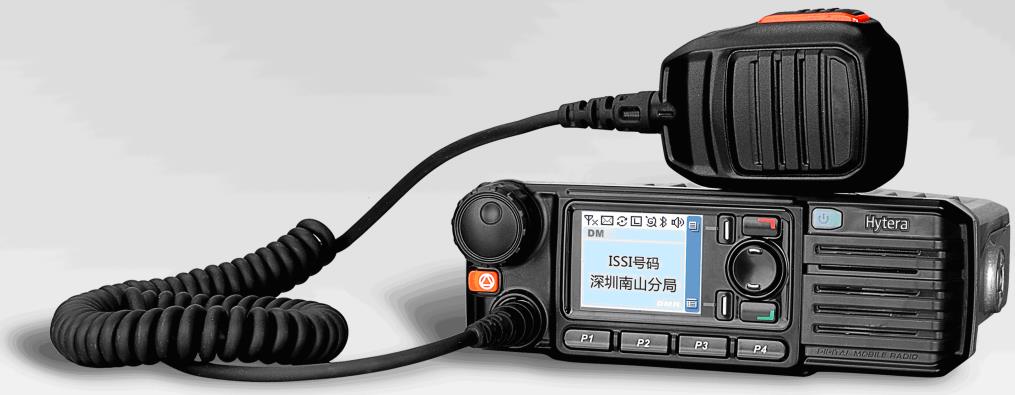

1.1.MD780/MD780G数字车载台

MD780/780G（MD780G为带GPS机型） 是海能达按照 PDT 标准精心打造的数字常规车载台。强大的数字功能、人性化的外观设计、卓越的通信品质，全面提升您的管理效率，为应急通讯提供坚实可靠的保障。

1.1.1.设备特点

*友好的界面显示和按键设计
MD780/780G 采用大尺寸彩色LCD显示屏，即使在户外强光下也可对显示信息一目了然；通过7个可编程按键，可快速实现所需的功能，从而提高您的通讯效率。

可靠耐用的质量
MD780/780G 品质符合严格的美国军用标准 MIL-STD-810 C/D/E/F 和 IP54 工业防护标准，在各种恶劣的工作环境中都可以发挥优异性能。

噪音抑制，语音更出色
MD780/780G 采用了先进窄带语音编解码技术和数字纠错技术，无论是在嘈杂的环境中，还是在覆盖范围的边缘地带，您均可获得清晰的话音。而AGC技术的利用，也极大优化了语音接收效果。内置5W大功率扬声器，保证声音清晰、洪亮，让您轻松保持通讯畅通。

更高的频谱利用率，信道倍增
TDMA双时隙技术使频谱利用率大幅提高，MD780/780G 可在原有的频率资源基础上容纳多一倍的信道，极大地缓解了频谱资源日益短缺的压力。

*双时隙虚拟集群功能
    在直通模式和中转台模式，设备均支持双时隙虚拟集群功能，设备不需要指定工作时隙，可实现双时隙动态分配，有效提高系统容量，降低系统呼损率。

*语音加密功能
除了提供数字技术固有的加密，MD780/780G 还可提供更高级别的加密能力（如256位加密算法）和扰频功能（可选）。

丰富的业务功能
除了传统的通信业务外，MD780/780G 还支持多种数据业务和可选功能，如短消息、扫描、紧急报警、尾针报警、尾针信道切换等功能。


1.1.2.主要功能

模拟+数字双模制式
MD780/780G 支持数字和模拟两种模式，能兼容现有常规模拟系统，保证模拟产品向数字产品平滑过渡。

齐全的语音呼叫功能
MD780/780G 所提供的智能信令支持多种呼叫方式，包括个呼、组呼和全呼。

短消息
MD780/MD780G支持文本短消息收发服务

扫描
此功能可助您收听其它信道上的通信内容，从而了解相关组员当前的活动状况。

紧急报警
MD780/MD780G支持多种紧急报警方式，确保用户在紧急情况下及时获取必要的支援，从而为用户的人身安全提供保障。

GPS定位
支持查看GPS定位信息，还可发送GPS文本信息。

1.1.3.MD780/MD780G技术规格

一般规格
频率范围	UHF1：400-470MHz
*信道数	1024
组	64 (每个组最多16个信道)
信道间隔	25/20/12.5 KHz
工作电压	13.6V±15%
最大守候电流	<0.6A
最大接收电流	<2.0A
最大发射电流	<12A(45W/50W) <8A(25W)
频率稳定度	±1.5 ppm
天线阻抗	50Ω
外形尺寸(宽*高*厚)	60 X 174 X 200 毫米
*重量	1.7千克
面壳材料	PC+ABS
*LCD显示屏	2.0寸TFT彩色显示屏,220*176像素, 262000色，4行
*每屏幕最多显示汉字数	28个汉字
*每条短信息汉字数	128个汉字
数字语音编码器	AMBE++ 或者 SELP
发射部分
功率输出	VHF高功率：50W VHF低功率：25W UHF1高功率：45W UHF1低功率：25W UHF3：25W
FM调制方式	11KΦF3E @ 12.5 kHz 14KΦF3E @ 20 kHz 16KΦF3E @ 25 kHz
4FSK数字调制方式	12.5kHz仅数据: 7K6φFXD 12.5kHz数据和语音: 7K6φFXW
发射杂散	-36dBm<1GHz -30dBm>1GHz
调制限制	±2.5kHz @ 12.5 kHz ±4.0kHz @ 20 kHz ±5.0kHz @ 25 kHz
FM噪声	40dB @ 12.5 kHz 43dB @ 20KHz 45dB @ 25 kHz
邻道功率	60dB @ 12.5 kHz 70dB @ 25KHz
音频响应	+1 ~ -3 dB
音频失真	≤3 %
接收部分
灵敏度（模拟）	0.3μV (12dB SINAD) 0.22μV (典型值) (12dB SINAD) 0.4μV (20dB SINAD)
灵敏度（数字）	0.3uV/BER5%
临道选择性 TIA603 ETSI	65dB @ 12.5kHz / 75dB @ 20/25kHz 60dB @ 12.5kHz / 70dB @ 20/25kHz
互调 TIA603 ETSI	75dB @ 12.5/20/25 kHz 70dB @ 12.5/20/25 kHz
杂散响应抑制 TIA603 ETSI	75dB @ 12.5/20/25 kHz 75dB @ 12.5/20/25 kHz
信噪比	40dB @ 12.5 kHz 43dB @ 20 kHz 45dB @ 25 kHz
传导杂散	-57 dBm
额定音频功率输出	3W
额定音频失真	≤3%
音频响应	+1 ~ -3 dB
环境规格
工作温度范围	-30℃ ~ +60℃
存储温度范围	-40℃ ~ +85℃
ESD（静电防护等级）	IEC61000-4-2（Level 4） ±8KV（接触放电） ±15KV（空气放电）
美国军用标准	MIL-STD-810C/D/E/F
防水防尘	IP54标准
撞击和振动	按MIL-STD-810 C/D/E/F标准
防湿	按MIL-STD-810 C/D/E/F标准
GPS（仅适用于MD780G）
TTFF (首次定位时间)冷启动	<1 分钟
TTFF (首次定位时间)热启动	<10秒
水平位置精度	<10米
