在摩托罗拉数字无线对讲系统中，对于同频直通、单中继基站、IP联网同播系统等组网方式均可引入有线电话与数字对讲机的双向对讲通话功能，只需要增加RTP-0100有线/无线电话接驳器即可实现；具体组网方式如下图所示

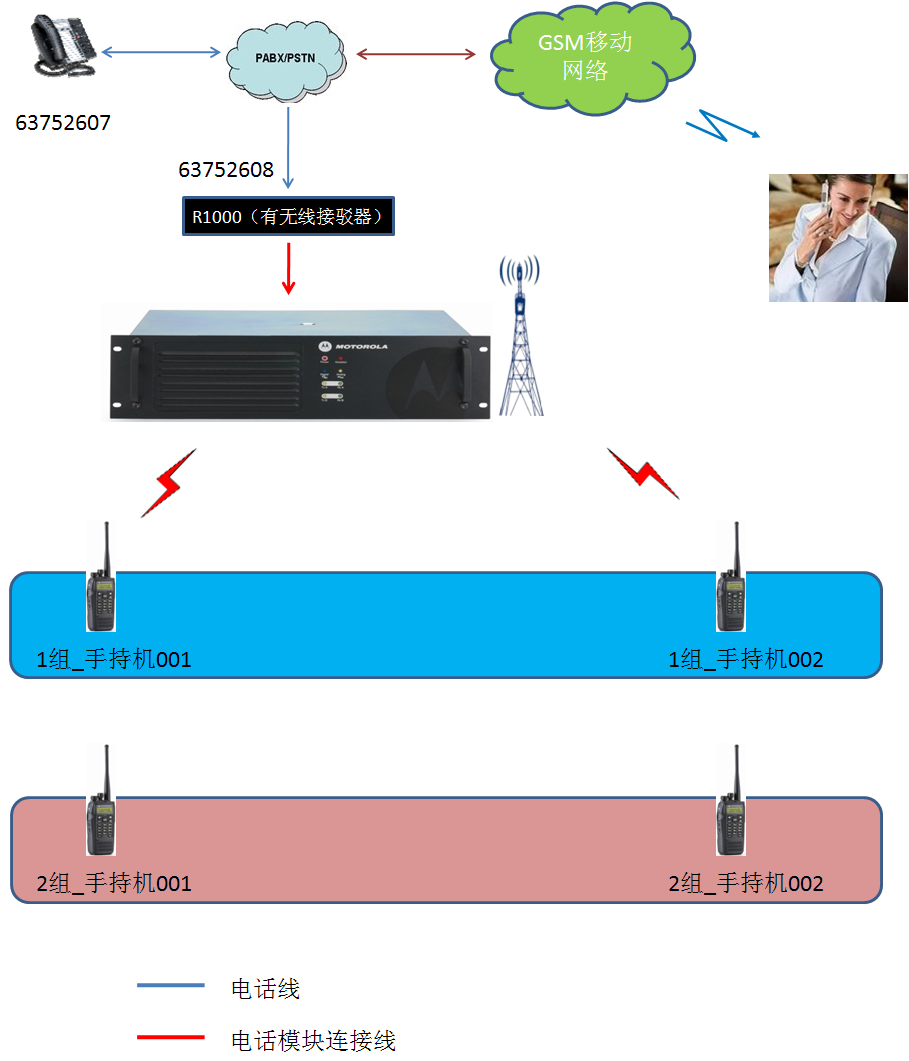

MOTOTRBO数字单中继基站与有线电话系统组网示意图

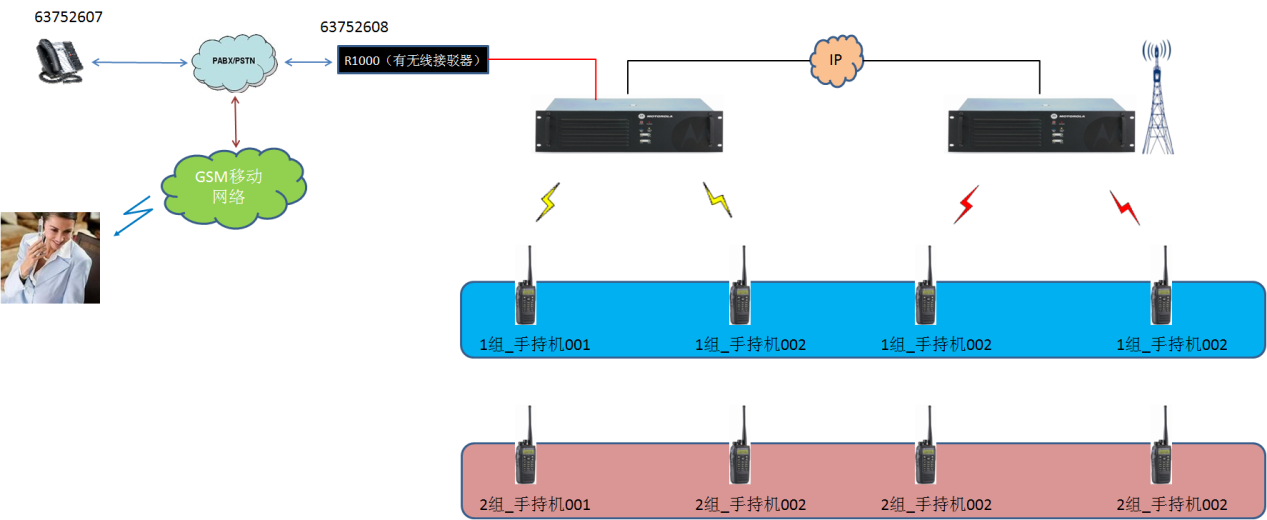

MOTOTRBO数字IP联网同播系统与有线电话系统组网示意图
有线电话(PSTN/PABX)连接至RTP-0100(有无线电话接驳器) ，通过RTP-0100与R8200数字中继台进行语音交换传输，实现有线电话与对讲终端的双向对讲通话。如：可以实现如下具体功能：
1、有线座机(63752607)与对讲终端(1组_手持机001)之间的一对一双向通话。
2、有线座机(63752607)与1组内所有对讲终端之间的一对多双向通话。
3、GSM/3G手机与对讲终端(1组_手持机001)之间的一对一双向通话。
4、GSM/3G手机与1组内所有对讲终端之间的一对多双向通话。
注：
1、尽管R8200同时提供两路话音通道，但是1个R8200数字中继台只能连接一个Radio Phone Patch，无论中继台是常规版本、还是联网、集群版本的。
2、IP联网中只需一个中继台连接电话模块即可，即一个同播时隙只需一个电话模块，对于本地信道可以再增加电话模块。
配置清单
|
序号 |
名称 |
数量 |
单价 |
备注 |
|
1 |
RTP-0100 |
1套 |
\ |
一个中继台只能配备一个电话模块 |
|
2 |
中继台电话功能升级KEY |
1套 |
\ |
升级中继台功能 |
|
3 |
摩托罗拉数字中继台 |
1套 |
\ |
含双工器、电源 |
|
4 |
摩托罗拉数字对讲机 |
1套 |
\ |
带有键盘显示屏 |
具体功能实现实现电话到某一个/某一组对讲机的语音呼叫或对讲机到某一部电话的呼叫，具体拨号方法如下：
1、有线电话拨打对讲机（2次拨号）
拨电话模块连接的分机号码/直线号码，听到英文提示音进行第二次拨号，拨访问码“123# ”，听到“嘀”的一声，直接拨所需号码（如：单呼1时隙手台201需要依次拨71201）
81000：1时隙全呼， 82000：2时隙全呼
举例：单呼1时隙用户201，拨63752608 123#71201
2、 对讲机拨打有线电话或手机（即对讲机打电话）
对讲机菜单操作：通过“通讯录”，“手动拨号”，选择“电话号码拨号”，直接输入所需的分机号码或外线号码，按PTT即可实现。
