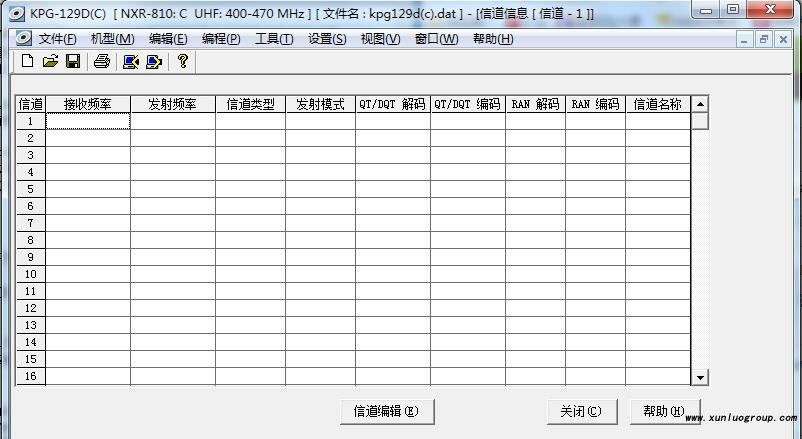

在信道信息窗口中，可以配置信道的基本配置。对于发射和接收，最多可以配置 30 个信道。
另外，也可以在信道编辑窗口中配置每个信道的详细信息。单击“信道编辑”按钮将打开信道编辑窗口，可以配置每个信道的附加选项。
可选信令(NXDN)
PTT 选呼(NXDN)
ID 列表编号(NXDN)
组 ID 扫描(NXDN)
扰频器设置
加密设置
网络设置
表决中继台
基站号码
IP 地址
注：如果在产品信息对话框 > 模式下拉列表中选择了“Type-D 集群”，则无法配置“发射模式”、RAN 和“编码/解码”。
“信道”用于选择要配置的信道编号。在信道信息窗口中选择的信道编号将出现在信道编辑框中。
还有两种选择信道编号的方式：直接在信道编辑框中输入编号，或者单击数值调节按钮直至所需的信道编号出现。
1 至 30（步长为 1）
在信道信息窗口中配置的同一信道编号。
现场工程师使用“接收频率”配置中继台的接收频率。所选择的机型名称和可用频率范围出现在 KPG-129D(C) 的标题栏中。在编辑框中直接输入所需的接收频率。
在频率编辑框中配置的中继台频率范围
空白
注：
现场工程师使用“发射频率”配置中继台的发射频率。所选择的机型名称和可用频率范围出现在 KPG-129D(C) 的标题栏中。在编辑框中直接输入所需的发射频率。
在频率编辑框中配置的中继台频率范围
空白
注：
现场工程师使用“信道类型”配置中继台允许用户单元用于呼叫的信号类型：模拟信号或 NXDN 信号，或者这两种信号类型。
常规
模拟：
中继台接收模拟信号。
NXDN：
中继台接收 NXDN 信号。
混合：
中继台接收模拟信号和 NXDN 信号。
Type-D 集群：
NXDN：
配置为 NXDN 的信道将作为 Type-D 集群信道工作。
共用：
将信道配置为“共用”。如果该信道未用作 Type-D 集群信道，则可以用于在接收到模拟信号时进行中继。
AUX：
将信道配置为 AUX。如果该信道未用作 Type-D 集群信道，则可以用于在接收到来自外部设备的 PTT 时在模拟模式下进行发射。
NXDN
现场工程师使用“发射模式”配置在信道类型配置为“混合”的情况下，使用 PTT（麦克风）开关或外部 PTT 控件进行发射时所使用的模式。
如果中继台对接收到的信号进行中继，则当中继台接收到模拟信号时将重新发射模拟信号。如果中继台接收到数字信号，则中继台重新发射数字信号。
模拟：
中继台使用 PTT（麦克风）开关或外部 PTT 控件在模拟模式下进行发射。
NXDN：
中继台使用 PTT（麦克风）开关或外部 PTT 控件在数字模式下进行发射。中继台使用“单元 ID(自身)”作为用户 ID 发射信号。由于中继台发出组呼，信号将被发送到组中的所有成员。
NXDN
注：
现场工程师使用“QT/DQT 解码”配置在中继台处于待机状态以接收模拟信号时使用的信令。下拉列表中显示标准的 EIA 音。
在多个组共用相同通话信道的情况下，QT/DQT 编码和解码信令便于在同一组内有效通信。如果接收到错误的 QT 音频率或 DQT 代码，则用户单元将不需要的呼叫静音。通常，为每个组配置的 QT 音频率或 DQT 代码是唯一性的。同一组中的用户相互之间通信时，不会听到其他组中的对话。
QT：
无或 67.0 Hz 至 254.1 Hz（步长为 0.1 Hz）
DQT：
无、D000N 至 D777N 或 D000I 至 D777I
无
注：
现场工程师使用“QT/DQT 编码”配置中继台发射模拟信号时使用的信令。下拉列表中显示标准的 EIA 音。
在多个组共用相同通话信道的情况下，QT/DQT 编码和解码信令便于在同一组内有效通信。如果接收到错误的 QT 音频率或 DQT 代码，则用户单元将不需要的呼叫静音。通常，为每个组配置的 QT 音频率或 DQT 代码是唯一性的。同一组中的用户相互之间通信时，不会听到其他组中的对话。
QT：
无或 67.0 Hz 至 254.1 Hz（步长为 0.1 Hz）
DQT：
无、D000N 至 D777N 或 D000I 至 D777I
无
注：
现场工程师使用“RAN 解码”配置在中继台处于待机状态以接收 NXDN 信号时使用的信令。
如果多个组共用相同的信道，则 RAN（无线电接入号）用作数字 NXDN 信令，实现组内更为便利的通信。如果为每个组配置了不同的 RAN，则中继台在接收到不同的 RAN 时会将音频静音。这可以让用户避免听到不需要的通信，并且为用户提供更为顺畅的通信。
对于 NXDN 常规通信，所发射的每个语音数据帧均包含 RAN 信息；因此，用户单元可以随时解码 RAN 并解除音频静音。
无或 1 至 63
无
注：
现场工程师使用“RAN 编码”配置中继台发射 NXDN 信号时使用的信令。
如果多个组共用相同的信道，则 RAN（无线电接入号）用作数字 NXDN 信令，实现组内更为便利的通信。如果为每个组配置了不同的 RAN，则中继台在接收到不同的 RAN 时会将音频静音。这可以让用户避免听到不需要的通信，并且为用户提供更为顺畅的通信。
对于 NXDN 常规通信，所发射的每个语音数据帧均包含 RAN 信息；因此，用户单元可以随时解码 RAN 并解除音频静音。
无或 1 至 63
无
注：

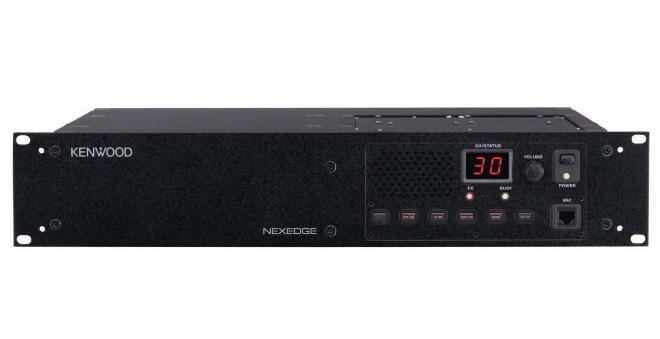

现场工程师使用“信道名称”配置每个信道的名称。配置的信道名称出现在中继台的 LED 显示屏上。
可以配置一个或两个字母数字字符和符号。
0 1 2 3 4 5 6 7 8 9 A E F G H J L P S U b c d i n o q r t y - _ = （空格）
信道编号
注：
现场工程师使用“发射功率”选择中继台的高或低发射功率。
高：
以高发射功率进行发射。
低：
以低发射功率进行发射。
高
注：如果没有为“发射频率”配置数据，则发射功率编辑框将灰暗显示，而且现场工程师无法更改此配置。
现场工程师使用“信道间隔(模拟) ”配置中继台在模拟信道上发射或接收信号时用于发射和接收的信道间隔带宽。
宽带：
选择 25 kHz 作为信道间隔带宽。
窄带：
选择 12.5 kHz 作为信道间隔带宽。
窄带
注：
现场工程师使用“信道间隔(NXDN)”配置中继台在数字信道上发射或接收信号时用于发射和接收的信道间隔带宽。
常规：
窄带：
选择 12.5 kHz 作为信道间隔带宽。
甚窄带：
选择 6.25 kHz 作为信道间隔带宽。
Type-D 集群：
甚窄带
常规：
窄带
Type-D 集群：
甚窄带
注：
现场工程师使用“编码亚音(多)”配置当中继台在配置了“多亚音编码/解码表”的信道上接收到信令类型时用于发射的信令类型。
当前：
如果中继台接收到在“多亚音编码/解码表”中配置的信令，则中继台将发射与接收到的信令相对应的信令。在中继台处于待机状态时，中继台使用“主要”信令进行发射。
主要：
中继台使用信道编辑窗口中配置的信令进行发射，即使当中继台接收到在“多亚音编码/解码表”中配置的信令时也是如此。
主要
注：
现场工程师使用“工作模式”从下拉列表中选择工作模式类型。可以为每个信道配置“中继”（半双工中继台）、“双工”（双工基地台）、“单工”（单工基地台）、“RF 链路”、“表决中继台”或“表决接收机”。
由于双工基地台具有独立的同时发射和接收音频通道，中继台将同时自动地重新发射接收到的音频。单工基地台中的发射和接收音频通道是互斥的。无论是使用单解码还是使用多解码，中继台的操作都是由 QT/DQT/RAN 解码器的操作来决定的。
双工：
发射方和接收方可以使用两个频率进行通信。这便是所谓的双工通信。在配置为“双工”的信道上，可以同时进行发射和接收。如果当中继台正在接收时收到发射请求，则中继台不会将接收到的音频信号静音，并允许进行发射。
中继：
如果接收到的 QT 音频率、DQT 代码或 RAN 与为中继台预先配置的 QT 音频率、DQT 代码或 RAN 代码相匹配，中继台将进入中继模式，并使用发射频率和 QT/DQT 编码代码或 RAN 编码代码进行发射。接收到的信号被解调，以便用户能够监听接收到的音频信号。
单工：
发射方和接收方只能使用一个频率进行通信。这便是所谓的单工通信。在配置为“单工”的信道上，可以进行发射或接收，但不能同时发射和接收，而且中继台无法对接收到的信号进行中继。如果当中继台正在接收时通过按 PTT（麦克风）开关或激活外部 PTT 控件要求进行发射，则中继台立即将接收到的音频信号静音，并允许进行发射。
RF 链路：
如果接收到的 RAN 代码与为中继台预先配置的 RAN 代码相匹配，中继台向网络发送与通过中继操作重新发射的信号相同的信号。但是，中继台不使用发射频率重新发射接收到的信号。当从网络接收到信号时，中继台使用发射频率重新发射接收到的信号。
表决中继台：
中继台作为表决中继台工作。中继台可以使用无线通信或通过 IP 网络从多个表决接收机接收信号 。中继台在接收到的信号中选择最强的信号，并且只将该信号发送到网络。
表决接收机：
中继台作为表决接收机工作。中继台在接收到使用无线通信的信号时，才将接收到的信号发送到网络。该信号被发送到使用 KPG-129D(C) 为每个信道配置的表决中继台。无论“IP 直播”的配置如何，均使用单播通信发送信号。
当通过 IP 网络接收到信号时，中继台不使用发射频率发射接收到的信号，而是放弃信号。而且，中继台不使用发射频率发射信号。
中继
注：
现场工程师使用“多亚音编码/解码表”配置当中继台处于待机状态以接收多个信令类型时每个信道的多亚音编码/解码表编号。中继台可以等待接收最多 16 种信令类型（主要 1 + 多亚音编码/解码音 15），包括在信道信息窗口中配置为“主要”的信令。
现场工程师可以在多亚音编码/解码表窗口中为每个模拟信令 (QT/DQT) 和数字信令 (RAN) 配置 15 种信号（编号 2 至编号 16）。
无或可用的多亚音编码/解码表编号（1 至 15）
无
注：
现场工程师使用“用户列表”配置是否能够对在用户列表用户列表窗口中分别配置的组和单元进行限制。
“用户列表”限制可以使用中继台信道的用户单元。 只有位于列表中具有正确 RAN 的组 ID 或单元 ID 才能使用信道。 此功能可以控制对中继台的访问，防止非法使用数字常规系统。
无：
中继台中继所有数字通信信号。
组 ID 列表：
中继台允许所有单元 ID 使用信道。 如果中继台接收到单呼，中继台中继所有信号。 如果中继台接收到组呼，中继台根据在用户列表窗口 > 组 ID 列表选项卡中允许的组 ID 向接收方发射信号。
单元 ID 列表：
如果中继台接收到单呼或组呼，中继台根据在用户列表窗口 > 单元 ID 列表选项卡中允许的单元 ID 向接收方发射信号。
两者：
如果中继台接收到单呼，中继台根据在用户列表窗口 > 单元 ID 列表选项卡中允许的单元 ID 向接收方发射信号。 如果中继台接收到组呼，中继台根据在用户列表窗口 > 组 ID 列表选项卡和单元 ID 列表选项卡中允许的单元 ID 和组 ID 向接收方发射信号。
无
注：
现场工程师使用“可选信令(NXDN)”选择发出选呼的可选信令类型。
无：
禁用“可选信令”。无论“可选信令”的类型如何，都将从中继台扬声器发出所接收到的音频信号。
NXDN ID：
启用“可选信令”，中继台将等待 NXDN ID。当中继台等待 NXDN ID 作为可选信令时，中继台将静音，并且扬声器中不发出任何音频。如果接收到的 NXDN ID 与为中继台预先配置的 NXDN ID 相匹配，将从中继台扬声器中发出所接收到的音频信号。
无
注：
现场工程师使用“PTT 选呼(NXDN)”配置当按 PTT（麦克风）开关时中继台在 NXDN 模式中将发出单呼或组呼。
关闭：在 NXDN 模式中不能发出单呼或组呼。单呼：通过按 PTT（麦克风）开关，中继台在 NXDN 模式中发出单呼。组呼：通过按 PTT（麦克风）开关，中继台在 NXDN 模式中发出组呼。
关闭
注：
现场工程师使用“ID 列表编号(NXDN)”配置在 NXDN 模式中进行单呼所使用的单元 ID 或进行组呼所使用的组 ID。仅当从 PTT 选呼(NXDN)下拉列表中选择了“单呼”或“组呼”时，才能配置“ID 列表编号(NXDN)”。
如果选择了“单呼”，现场工程师可以从在 NXDN 单元 ID 列表内配置的单元 ID 列表编号中选择 ID 列表编号。但是，只能配置“发射禁止”（单元 ID 列表）配置为“否”的单元 ID 列表编号。
如果选择了“组呼”，现场工程师可以从在 NXDN 组 ID 列表内配置的组 ID 列表编号中选择 ID 列表编号。但是，只能配置“发射禁止”（组 ID 列表）配置为“否”的组 ID 列表编号。
范围值根据“PTT 选呼(NXDN)”配置而不同。
如果“PTT 选呼(NXDN)”配置为“单呼”：
空白、单元 ID 列表 1 至 30
如果“PTT 选呼(NXDN)”配置为“组呼”：
空白、组 ID 列表 1 至 50
默认值根据“PTT 选呼(NXDN)”配置而变化。如果“PTT 选呼(NXDN)”配置为“关闭”：空白如果“PTT 选呼(NXDN)”配置为“单呼”：最低单元 ID 列表编号如果“PTT 选呼(NXDN)”配置为“组呼”：最低组 ID 列表编号
注：
现场工程师使用“组 ID 扫描(NXDN)”配置中继台在 NXDN 模式中是接收来自所有组 ID 的组呼，还是仅接收来自选定组 ID（按照在“组 ID 列表”中的配置）的组呼。
选中（启用）：
在 NXDN 模式中，通信机接收来自在“组 ID 列表”中配置的所有组 ID 的组呼。
不选（禁用）：
禁用从所有组 ID 接收组呼的能力，从而仅接收来自为“PTT 选呼(NXDN)”配置的组 ID 的组呼。
选中（启用）
注：
现场工程师使用“Type-D 集群跨越繁忙输入触发”配置如何控制“跨越繁忙”信号。
“Type-D 集群跨越繁忙输入触发”旨在在系统中存在相同发射频率的情况下，避免对其他方的干扰或者来自其他方的干扰。
外部：Type-D 数字信道检测连接了外部设备的 DB-25 输入端子引脚 4 的电平（高或低）。如果 DB-25 输入端子引脚 4 的电平转为低态，Type-D 数字信道判断 Type-D 数字信道正被另一系统使用，并禁止使用该信道。
内部：
如果中继台检测到载波，则该信道不能作为 Type-D 数字信道工作。
两者：
如果在通话信道上外部繁忙输入和外部繁忙输出同时被激活，并且共用信道同时被使用，则将使用该信道直至当前发射结束。如果发射结束，Type-D 数字信道立即可供使用。
外部
注：
现场工程师使用“拍频偏移”启用或禁用拍频偏移。
在某些接收频率上，微处理器时钟振荡器的谐波可能会造成干扰。“拍频偏移”可使微处理器的振荡器频率略微偏移。
选中（启用）：
启用“拍频偏移”。
不选（禁用）：
禁用“拍频偏移”。
不选（禁用）
注：如果没有在接收频率编辑框中配置数据，则无法配置“拍频偏移”。
现场工程师使用“QT 反相脉冲”配置是否在发射结束时发送 QT 反相脉冲代码，以便防止从接收方用户单元的扬声器听到静噪尾音。可以为每个信道配置“QT 反相脉冲”。
选中（启用）：
启用在发射结束时发送 QT 反相脉冲代码的能力。
不选（禁用）：
禁用在发射结束时发送 QT 反相脉冲代码的能力。
选中（启用）
注：
现场工程师使用“扫描添加”在扫描序列中添加或删除每个信道。
选中（启用）：
将信道添加至扫描序列。
不选（禁用）：
从扫描序列中删除信道。
不选（禁用）
注：
现场工程师使用“压扩器”启用或禁用压扩器。启用此功能可降低背景噪音，从而提高接收信号的清晰度。
此功能在通信路径的发射端压缩音频，并在通信路径的接收端扩展音频，从而提高语音通信的信噪比。此功能在发射时压缩所发射音频信号的动态范围，并在接收时将接收到的音频信号放大到原始音量。
选中（启用）：
启用“压扩器”。
不选（禁用）：
禁用“压扩器”。
不选（禁用）
注：
现场工程师使用 "CW ID" 启用或禁用每个信道的 CW 电台标识功能。中继台具有内置的 CW 电台标识功能，可以采用莫尔斯电码发送电台标识符。
选中（启用）：
启用 CW ID。单击 "CW ID" 按钮激活 CW ID 窗口，然后可以配置 CW ID。
不选（禁用）：
禁用 CW ID，并且 "CW ID" 按钮将灰暗显示。
不选（禁用）
注：
