城市地下综合
管廊无线对讲系统有几种覆盖方式，今天讯罗通信就基于光纤远近端机漏泄电缆的方案大致介绍一下。
河南讯罗通信技术有限公司是提供无线对讲系统解决方案，提供楼宇无线对讲系统、城市地下综合
管廊无线对讲系统、
隧道无线通信系统；为客户提供成套的无线对讲系统产品，根据项目量身定制解决方案、技术培训等一系列综合服务。
1 管廊通信挑战与系统选型
综合管廊作为城市地下“生命线”，集成了电力、通信、燃气、给排水等各类管线，其典型结构为宽高仅3-5米、长度可达数十公里的狭长密闭空间。此类环境对无线通信构成三重挑战：
信号屏蔽：钢筋混凝土结构完全阻隔外界无线信号；
多径干扰：管壁反射引发信号叠加衰减，传统对讲设备通信距离不足百米；
业务多元：需同时支持语音对讲、人员定位等系统。
Wi-Fi方案（AC+AP架构）虽支持宽带业务，但在长距离管廊中需每50-100米部署AP，供电和维护难度大。相比之下，采用光纤直放站近端机光纤直放站远端机+漏泄电缆方案以其超远覆盖（单链路20公里）、信号均匀性（波动<3dB）及多系统融合能力，成为长距离管廊通信的优选架构。

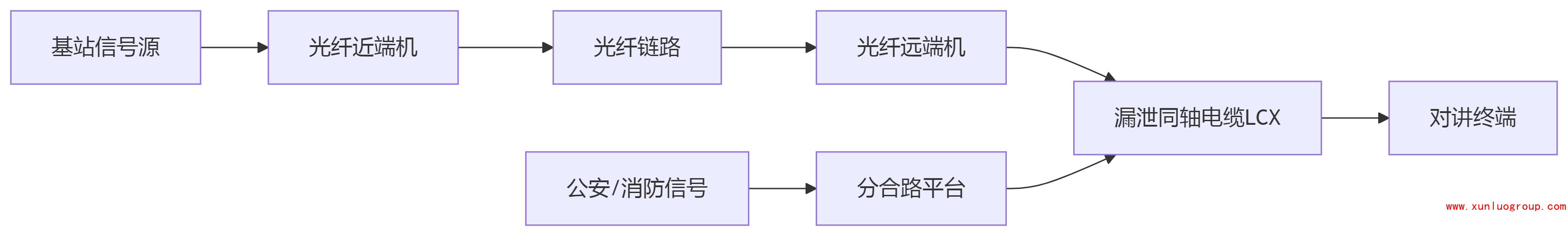

2 系统架构与工作原理
2.1 端到端系统组成
系统通过三级设备实现信号纵深覆盖：
信号引入层：中继台输出对讲信号。如果需要，公安350MHz/消防800MHz集群信号通过分合路平台也可以一块整合进去；
光纤传输层：近端机将射频信号转为光信号，经冗余光纤环网传输（典型距离0-20公里）；
辐射覆盖层：远端机光转电后驱动漏缆，沿管廊全程辐射信号。

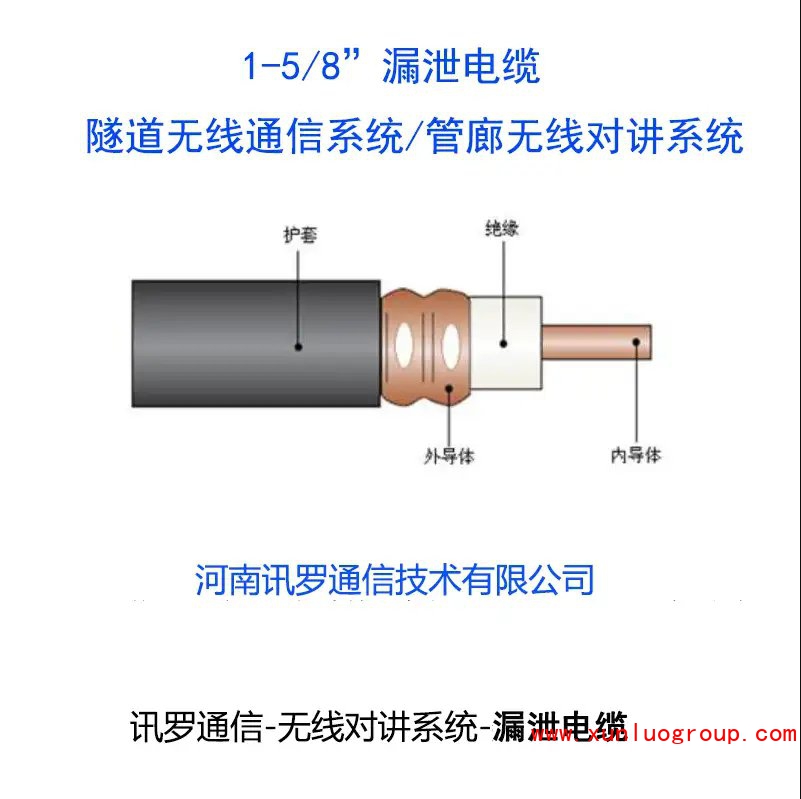

2.2 漏泄电缆的物理原理
漏缆（LCX）通过周期性开槽外导体实现电磁波受控泄漏：
辐射机制：槽孔等效为磁偶极子，在电缆周围形成径向衰减场（典型耦合损耗75-85dB）；
均匀性控制：采用变节距设计或串联不同耦合损耗电缆（如-65dB/-70dB/-75dB），补偿信号衰减导致的辐射不均；
频段兼容：工作带宽通常80MHz-2GHz，支持UHF/VHF对讲、4G、公安消防集群等多系统共缆。
3 核心设备技术解析
3.1 光纤近端机（讯罗XL-JDJ-420）
信号采集：通过中继台与分合路平台分出信号；
光电转换：激光器将放大后的射频转为1550nm光信号；
管理功能：支持远程监控光功率、增益、告警状态。

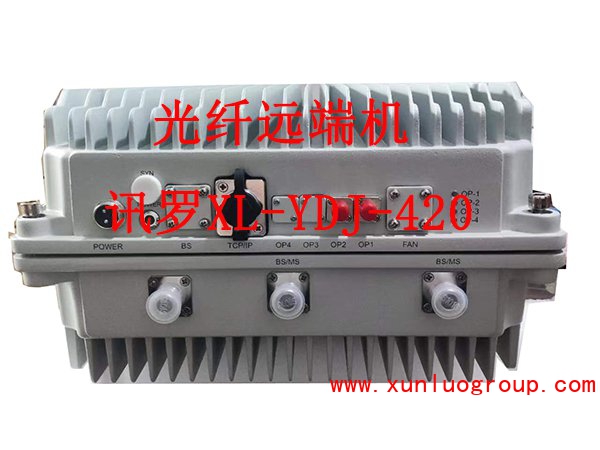

3.2 光纤远端机（讯罗XL-YDJ-420）
光恢复电：将光信号转换为射频信号；
功率控制：多级AGC放大器（输出30-40dBm）补偿链路损耗，确保漏缆输入功率稳定；
冗余供电：支持220VAC输入。
3.3 漏泄同轴电缆关键参数
|
参数类型 |
典型值 |
作用 |
|
阻抗 |
50Ω |
匹配射频设备输出 |
|
衰减常数（450MHz） |
≤3dB/100m |
决定中继距离 |
|
耦合损耗 |
65±5dB（距缆2m处） |
影响终端接收场强 |
|
最小弯曲半径 |
450mm |
安装灵活性关键指标 |
|
护套等级 |
IP67 |
防潮防尘，适应管廊高湿环境 |
4 技术优势与性能对比
4.1 对比传统覆盖方案
特性 漏缆+光纤直放站 定向天线覆盖 Wi-Fi AC+AP方案
覆盖距离 单链路20公里 <1公里 单AP覆盖100米
场强均匀性 ±2dB波动 末端衰减>15dB AP间切换波动
多系统支持 公安/消防/对讲/广播共缆 仅单系统 需独立Wi-Fi网络
抗弯折能力 适应弯曲管廊 直线隧道有效 不受结构影响
维护成本 管廊仅远端机供电，故障率低 天线故障需进隧道维修 AP需定期更换升级
4.2 实测性能指标
场强覆盖：全程≥-85dBm（边缘-105dBm），高于国标-110dBm限值；
语音质量：MOS值≥4.0（主观评分），无断续杂音；
漫游切换：对讲终端在漏缆上移动时零切换时延（对比Wi-Fi需50-200ms切换）；
可靠性：MTBF>100，000小时，支持-35℃~+60℃宽温运行。
5 系统设计与实施要点
5.1 链路预算设计
需确保远端机输出功率（如40dBm）补偿漏缆传输损耗，并预留10dB余量应对接头老化。
5.2 安装规范
漏缆布设：距管廊侧壁≥10cm，避免金属管道遮挡；通过防滑吊夹固定；
中继策略：超长管廊采用“近端机→多远端机”星型拓扑（1：4扩展），避免级联噪声累积。
6 应用场景扩展
6.1 多系统融合
通过分合路平台（POI）整合四类信号：
专用对讲：350MHz DMR数字集群，支持组呼/录音/强插；
公安消防：350MHz公安集群+800MHz消防集群，满足应急联动48；
人员定位：基于巡更打卡，实时定位。
6.2 衍生场景适配
矿井/地铁：增强型护套漏缆（阻燃LSZH材料）适应高危环境；
智慧管廊：叠加光纤传感（DTS）实现温度/振动监测，复用既有光缆。
7 发展趋势
随着地下空间开发加速，该架构正向三重方向演进：
智能化：AI动态调节远端机增益，抑制多系统互调干扰；
协议融合：SIP调度台整合语音/视频/定位数据，支持“圈选组会”式应急指挥。
管廊通信如同城市地下“神经系统”，光纤与漏缆架构以工程韧性与信号韧性的双重保障，为智慧城市埋下永不中断的通信基因。
