隧道无线信号覆盖方案分析

河南讯罗通信技术有限公司是提供无线对讲系统解决方案，提供楼宇无线对讲系统、城市地下综合管廊无线对讲系统、隧道无线通信系统；为客户提供成套的无线对讲系统产品，根据项目量身定制解决方案、技术培训等一系列综合服务。

讯罗通信一直致力于为客户提供优质的无线对讲系统解决方案，在无线对讲系统领域针对不同行业的客户，累积了不同的较成熟的无线对讲系统解决方案。包括无线对讲系统、电话互联、IP互联、集群系统等。

服务项目：城市地下综合管廊、隧道、星级酒店、甲级办公楼、城市综合体、银行大楼、高档住宅、政府工程、博物馆、体育馆、大型会展中心、高校、大型医院、机场、火车站、地铁、大型工厂、工业园区、大型卖场等等

隧道作为现代交通基础设施的重要组成部分，其内部通信系统的可靠性和全面性直接关系到运营安全和应急响应效率。无线信号覆盖是隧道通信的核心难题之一，由于隧道环境的特殊性——封闭、狭长、弯曲且存在电磁屏蔽效应，传统无线覆盖方式往往难以满足需求。漏泄电缆（Leaky Feeder Cable）技术因其独特的信号辐射特性，成为解决隧道无线通信的理想选择。本文将深入分析基于漏泄电缆的隧道无线信号覆盖方案，重点探讨对讲调度子系统、350M公安消防引入子系统以及FM调频广播子系统三大关键系统的技术实现与协同应用。

 一、漏泄电缆技术原理与隧道适配性

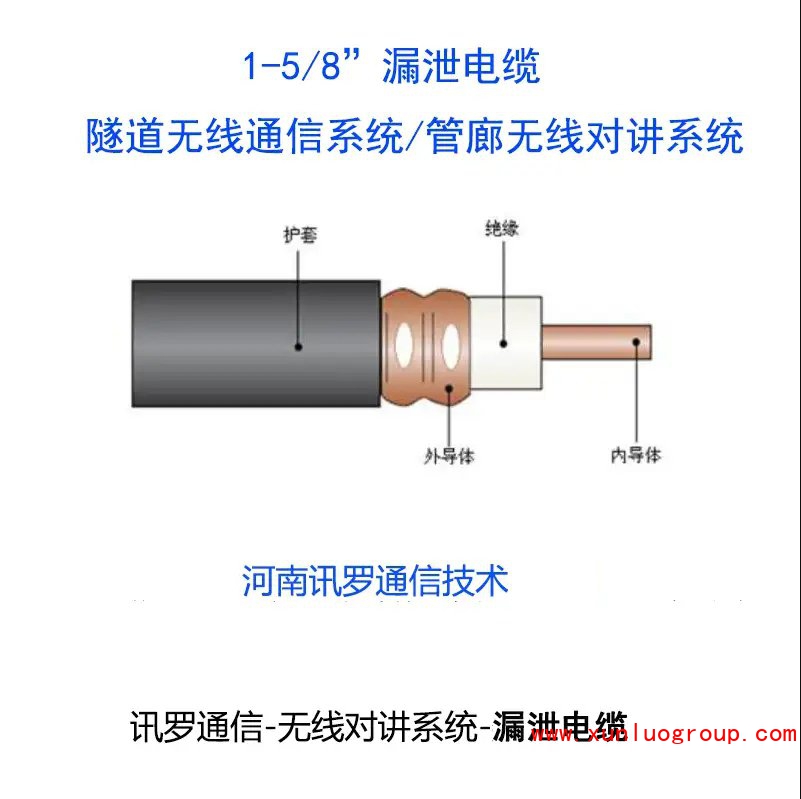

漏泄电缆是一种在同轴电缆外导体上周期性开设槽孔的特殊传输线，工作时既能传输信号又能通过槽孔向外辐射电磁波。其工作原理类似于连续分布的天线阵列，通过精心设计的槽孔结构（如八字形、椭圆形等）实现电磁波的定向泄漏。在隧道环境中，漏泄电缆可沿隧道壁纵向敷设，形成连续的信号覆盖场，有效克服隧道对电磁波的屏蔽和衰减效应。

与传统的天线覆盖方案相比，漏泄电缆系统具有三大显著优势：首先，信号覆盖均匀稳定，不会出现天线方案中的信号强弱交替现象；其次，适应性强，无论是直线隧道还是弯曲隧道都能保持良好覆盖；最后，多系统兼容性好，单根漏泄电缆可同时支持多个频段的信号传输。根据实际测试数据，在典型公路隧道中，采用漏泄电缆的无线信号强度波动范围可控制在±3dB以内，远优于传统方案的±10dB波动。

 二、对讲调度子系统设计与实现

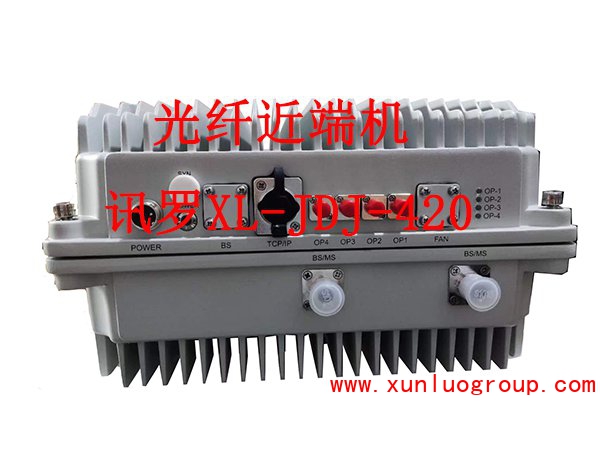

隧道运营管理专用的对讲调度系统通常工作在400MHz频段，是保障日常运营和应急指挥的关键通信手段。系统采用数字集群技术（如DMR或TETRA标准），通过漏泄电缆实现隧道内无死角覆盖。系统架构包含中继台、光纤近端机(讯罗XL-JDJ-420）远端机（讯罗XL-YDJ-420）、漏泄电缆和移动终端几个主要部分。

在具体部署时，需重点关注三个技术要点：一是功率分配设计，需根据隧道长度计算信号衰减，合理设置光纤直放站远端机的间距（通常每500-800米一个）；二是频率规划，避免与相邻隧道系统产生同频干扰；三是优先级设置，确保紧急情况下调度指令的优先传输。

三、350M公安消防专用无线子系统
公安消防无线通信系统是隧道应急保障的生命线，我国公安部门统一采用350MHz频段的TETRA数字集群系统。该子系统的特殊性在于必须确保与地面公安无线网的无缝衔接，同时满足《消防通信指挥系统设计规范》（GB50313）的要求。

技术实现上采用"射频直放站（讯罗XL-ZFZ-350）+漏泄电缆"的覆盖方案，关键创新点在于双网冗余设计：主用网络接入公安专网，备用网络配置独立基站。当隧道发生事故导致光纤中断时，备用系统可自动切换保障通信不中断。

频率规划需特别注意与相邻地区公安频点的协调，通常采用"频率复用+数字扰码"技术解决同频干扰问题。系统还需预留应急通道，确保在多部门联合救援时通信畅通。

四、FM调频广播子系统公众服务功能
FM广播系统虽然不属于安全类系统，但对缓解司乘人员隧道内焦虑情绪、发布实时交通信息具有重要作用。系统设计面临的最大挑战是如何在有限空间内避免对安全通信系统的干扰。

现代解决方案采用"光纤传输+小功率覆盖"的技术路线，将调频广播信号通过光纤传输至隧道内多个光纤远端机（XL-YDJ-100）讯罗，再经漏泄电缆辐射。关键技术创新包括：一是采用腔体滤波器确保88-108MHz频段纯净；二是开发自动增益控制算法，补偿车辆移动带来的信号波动；三是创新性地采用复合型漏泄电缆，在单一电缆中实现UHF与VHF频段的独立传输。

五、多系统协同与干扰管理
当三大子系统共用漏泄电缆时，科学的频率规划和干扰抑制成为关键。工程实践中主要采取下列措施：一是严格遵循"高频在上、低频在下"的电缆敷设原则；二是采用带通滤波器隔离不同系统；三是优化槽孔结构设计，如采用非对称槽孔抑制高阶模；

某大型水下隧道项目创新采用"三缆分频"方案：专用对讲系统使用独立漏泄电缆，公安消防与FM广播共享一根复合电缆但采用频分复用技术。测试表明，该系统间隔离度达到75dB以上，完全满足GB/T 7424.1-2003标准要求。

 六、未来技术演进方向
随着智能交通发展，隧道无线覆盖系统正面临新的升级需求：一是向多频段宽带化发展，支持5G公网信号接入；二是绿色节能，开发低功耗的分布式天线系统。

结语：隧道无线信号覆盖是一项系统工程，需要统筹考虑技术可行性、经济合理性和运营可靠性。漏泄电缆技术凭借其独特的优势，已成为隧道无线覆盖的主流解决方案。未来随着新材料、新工艺的应用，特别是半导体技术的进步，漏泄电缆的性能还将持续提升，为智慧隧道建设提供更强大的通信支撑。在实际工程应用中，必须坚持"安全优先、适度超前"的原则，根据隧道具体特点量身定制覆盖方案，才能真正构建起安全、可靠、高效的隧道通信环境。
