一、执行标准：
YD/T 1120-2013 通信电缆 物理发泡聚烯烃绝缘皱纹铜管外导体耦合型漏泄同轴电缆
二、用途：
用于100~3550MHz工作频率范围内无线移动通信、无线遥控、无线报警等系统，应用在无线电波不能直接传播或传播不良的隧道、坑道、地下铁道、地下建筑等特殊环境，兼有信号传输线和天线的双重功能。
三、产品特性：
绝缘层为连续挤包的物理发泡聚乙烯绝缘层，外导体为带有槽孔的焊接轧纹铜管。具有传输频带宽、场强辐射均匀稳定、高抗压、高抗张强度、横向纵向水密性好等优点。
四、使用要求：
a）电缆的最小弯曲半径为：电缆最大外径的10倍。
b）电缆使用环境温度范围为：聚乙烯护套－40℃～＋70℃；
无卤阻燃聚烯烃护套－25℃～＋70℃。
c）电缆敷设的环境温度范围为：-20℃～＋60℃。

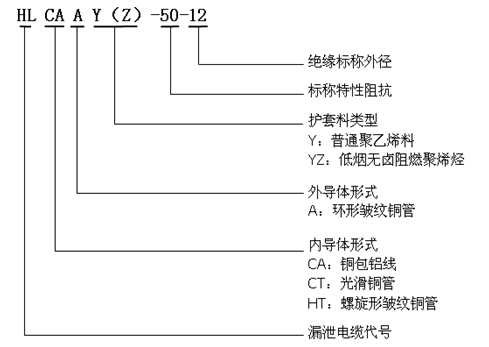

五、 命名方法：

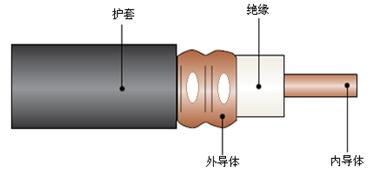

六、结构示意图：
七、技术参数
|
型号 |
HLCAAY(Z)-50-8(3/8〃) |
HLCAAY(Z)-50-12(1/2〃) |
HLCTAY(Z)-50-22(7/8〃) |
HLCTAY(Z)-50-32(1-1/4〃) |
HLHTAY(Z)-50-42(1-5/8〃) |
||
|
内导体 |
铜包铝线 |
光滑铜管 |
螺旋形皱纹铜管 |
||||
|
3.10mm |
4.80mm |
9.00mm |
13.10mm |
17.45mm |
|||
|
绝 缘 |
物理发泡聚乙烯绝缘 |
||||||
|
外导体 |
铣孔环形皱纹铜管 |
||||||
|
9.50mm |
13.90mm |
24.90mm |
35.80mm |
46.50mm |
|||
|
护 套 |
黑色聚乙烯或低烟无卤阻燃聚烯烃 |
||||||
|
11.10mm |
15.70mm |
27.50mm |
38.80mm |
49.50mm |
|||
|
特性阻抗（Ω） |
50±2 |
||||||
|
传输速率 |
88% |
||||||
|
电容（pF/m） |
76 |
||||||
|
衰减dB/100m |
150MHz |
4.9 |
3.3 |
1.8 |
1.3 |
0.8 |
|
|
450MHz |
8.5 |
6.6 |
3.6 |
3.0 |
2.0 |
||
|
900MHz |
12.1 |
9.5 |
5.3 |
4.3 |
2.7 |
||
|
1800MHz |
--- |
13.1 |
7.6 |
5.6 |
4.4 |
||
|
2200MHz |
--- |
14.9 |
8.6 |
6.2 |
5.1 |
||
|
2400MHz |
--- |
15.7 |
9.0 |
6.9 |
5.6 |
||
|
耦合损耗 |
150MHz |
60/75 |
62/78 |
66/76 |
70/80 |
72/84 |
|
|
450MHz |
68/78 |
70/80 |
72/80 |
75/85 |
79/85 |
||
|
900MHz |
70/80 |
71/82 |
74/85 |
77/86 |
79/85 |
||
|
1800MHz |
77/88 |
80/87 |
77/88 |
80/86 |
|||
|
2200MHz |
--- |
76/85 |
77/88 |
77/88 |
80/86 |
||
|
2400MHz |
--- |
77/87 |
78/88 |
78/88 |
82/88 |
||
|
最小绝缘电阻MΩ·km） |
5000 |
||||||
|
护套火花试验(V，DC) |
5000 |
8000 |
8000 |
10000 |
10000 |
||
|
电压驻波比 |
820～960MHz |
≤1.25 |
|||||
|
1700～1900MHz |
≤1.25 |
||||||
|
1900～2500MHz |
≤1.30 |
||||||
