一、执行标准：
YD/T 2491-2013 通信电缆 物理发泡聚乙烯绝缘纵包铜带外导体辐射型漏泄同轴电缆
二、用途：
用于70～2620MHz工作频率范围内无线移动通信、无线遥控、无线报警等系统，应用在无线电波不能直接传播或传播不良的隧道、坑道、地下铁道、地下建筑等特殊环境，兼有信号传输线和天线的双重功能，能用于GSM、CDMA、PHS、WCDMA、CDMA2000、TD-SCDMA、WLAN、4G等无线通信网络系统中。
三、产品特性：
绝缘层为连续挤包的物理发泡聚乙烯绝缘层，外导体为铜带经冲孔后再纵包在绝缘层上，具有传输频带宽、衰减小、场强辐射均匀稳定、径向跌落缓慢、高抗压、高抗张强度、横向纵向水密性好等优点。
四、使用要求：
a）电缆的最小弯曲半径为：电缆最大外径的10倍。
b）电缆使用环境温度范围为：聚乙烯护套－40℃～＋70℃；无卤阻燃聚烯烃护套－25℃～＋70℃。
c）电缆敷设的环境温度范围为：-20℃～＋60℃。
五、命名方法：

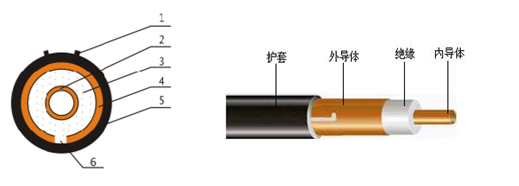

六、结构示意图：
说明：1-护套标识线 2-内导体 3-绝缘体 4-外导体 5-外护套 6-槽口
七、技术参数：
|
型 号 |
HLRCT(C)Y(Z)-50-22 |
HLRCT(C)Y(Z)-50-32 |
HLRHT(C)Y(Z)-50-42 |
||||||
|
M |
H |
M |
H |
M |
H |
||||
|
内导体 |
光滑铜管 |
螺旋形皱纹铜管 |
|||||||
|
9.00mm |
13.10mm |
17.45mm |
|||||||
|
绝 缘 |
物理发泡聚乙烯绝缘 |
||||||||
|
外导体 |
纵包搭边冲孔铜带 |
||||||||
|
24.00mm |
34.00mm |
44.00mm |
|||||||
|
护 套 |
黑色聚乙烯或低烟无卤阻燃聚烯烃 |
||||||||
|
27.60mm |
37.80mm |
48.00mm |
|||||||
|
平均特性阻抗（Ω） |
50±2 |
||||||||
|
传输速率 |
88% |
||||||||
|
电容（pF/m） |
76 |
||||||||
|
衰减dB/100m |
150MHz |
1.65 |
-- |
1.05 |
-- |
0.90 |
-- |
||
|
350MHz |
2.88 |
-- |
1.70 |
-- |
1.50 |
-- |
|||
|
450MHz |
3.26 |
-- |
2.08 |
-- |
1.70 |
-- |
|||
|
800MHz |
4.70 |
4.29 |
3.00 |
2.65 |
2.65 |
2.37 |
|||
|
900MHz |
5.18 |
4.64 |
3.25 |
3.06 |
2.88 |
2.57 |
|||
|
1800MHz |
-- |
8.79 |
-- |
4.90 |
-- |
4.25 |
|||
|
1900MHz |
-- |
8.90 |
-- |
5.49 |
-- |
4.58 |
|||
|
2200MHz |
-- |
11.4 |
-- |
6.19 |
-- |
5.45 |
|||
|
2400MHz |
-- |
13.2 |
-- |
7.75 |
-- |
6.28 |
|||
|
2600MHz |
-- |
13.7 |
-- |
7.95 |
-- |
7.23 |
|||
|
耦合损耗 |
150MHz |
76 |
-- |
76 |
-- |
80 |
-- |
||
|
350MHz |
70 |
-- |
80 |
-- |
78 |
-- |
|||
|
450MHz |
72 |
-- |
76 |
-- |
75 |
-- |
|||
|
800MHz |
72 |
79 |
67 |
75 |
73 |
70 |
|||
|
900MHz |
73 |
78 |
68 |
70 |
75 |
70 |
|||
|
1800MHz |
-- |
73 |
-- |
70 |
-- |
70 |
|||
|
1900MHz |
-- |
70 |
-- |
66 |
-- |
70 |
|||
|
2200MHz |
-- |
74 |
-- |
70 |
-- |
69 |
|||
|
2400MHz |
-- |
73 |
-- |
68 |
-- |
68 |
|||
|
2600MHz |
-- |
68 |
-- |
70 |
-- |
68 |
|||
|
绝缘介电强度（kV） |
10 |
10 |
15 |
||||||
|
最小绝缘电阻（MΩ·km） |
5000 |
||||||||
|
护套火花试验(kV，AC，有效值) |
8 |
10 |
10 |
||||||
|
最大电压驻波比 |
100~200MHz |
1.30 |
-- |
1.30 |
-- |
1.30 |
-- |
||
|
320~480MHz |
1.30 |
-- |
1.30 |
-- |
1.30 |
-- |
|||
|
680~700MHz |
1.30 |
-- |
1.30 |
-- |
1.30 |
-- |
|||
|
790~960MHz |
1.30 |
1.30 |
1.30 |
1.30 |
1.30 |
1.30 |
|||
|
1700~1900MHz |
-- |
1.30 |
-- |
1.30 |
-- |
1.30 |
|||
|
1920~2025MHz |
-- |
1.30 |
-- |
1.30 |
-- |
1.30 |
|||
|
2110~2200MHz |
-- |
1.30 |
-- |
1.30 |
-- |
1.30 |
|||
|
2300~2500MHz |
-- |
1.30 |
-- |
1.30 |
-- |
1.30 |
|||
|
2560~2620MHz |
-- |
1.30 |
-- |
1.30 |
-- |
1.30 |
|||
